Alta fuerza Dieléctrica sobre 4KV. Alta fuerza de aislamiento sobre 100MΩ/500VDC. Con circuito de protección contra sobrecalentamiento (120℃).
• Alta Rigidez Dieléctrica sobre 4KV.
• Alta resistencia de aislamiento sobre 100MΩ/500VDC.
• Con circuito de protección contra sobrecalentamiento (120℃).
• Alimento de alta corriente de sobretensión.
• Mantenimiento de alto voltaje de sobretensión.
• Conformidad con las normas EN60947-4-3 y EN60950
Entrada: 4~32Vdc / 80~250Vac / 4~20mA / VR
Salida: 24~380Vac / 90~480Vac / 5~60Vdc
Corriente nominal: 5A / 10A / 25A / 25A / 40A/ 50A / 75A
Contorno: 45mm * 60mm * 22.5mm
Método de disparo cruzado a cero
La salida se encenderá o apagará. Sólo en el punto cero de la onda sinusoidal, que puede evitar que ocurra el EMI o RFI. Especialmente indicado para el control de cargas resistivas, capacitivas e inductivas no saturadas.
Método de control de resistencia variable (Trimmer control)
La salida de potencia es controlada por el ángulo de disparo del Triac (Triodo para Corriente Alterna) que se controla con una resistencia variable. (250KΩ/110VAC, 500KΩ/220VAC, 1MΩ/380VAC).
|
TIPO |
TIPO STANDAR |
|||
|---|---|---|---|---|
| modelo: |

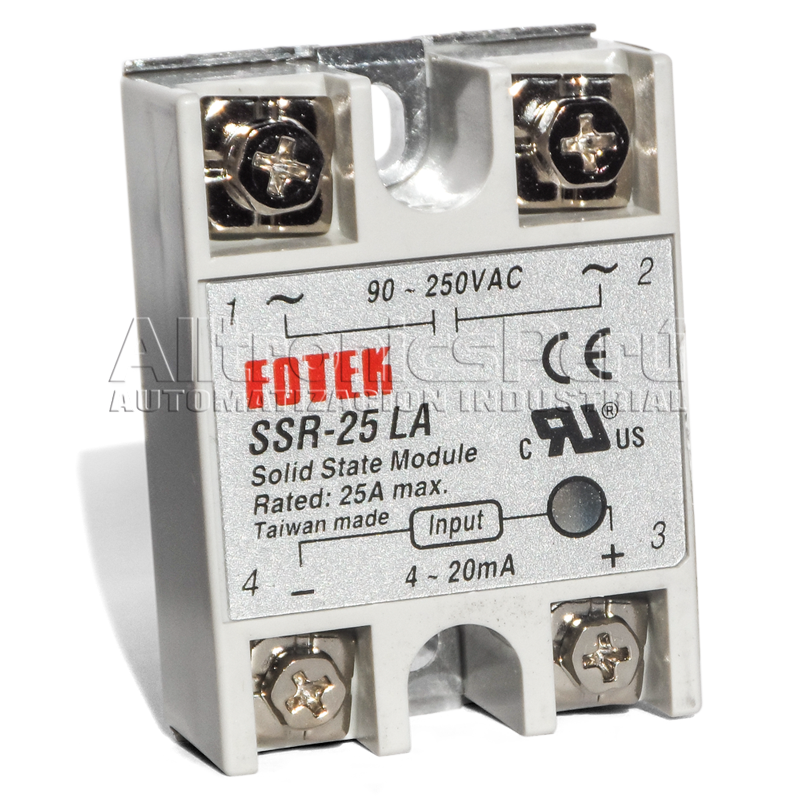

SSR-25LA |
SSR-40LA |

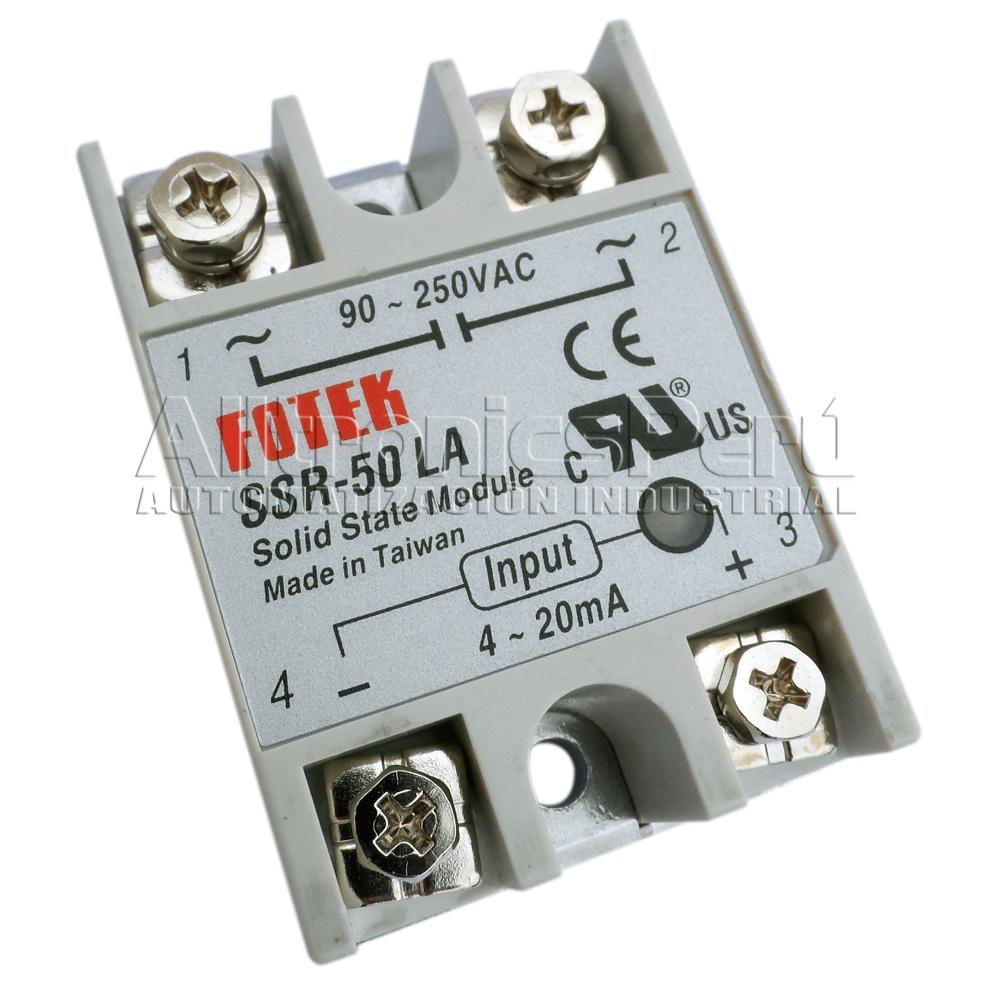

SSR-50LA |
SSR-75LA |
| Carga de corriente nominal: |
25A |
40A |
50A |
75A |
|
Datos de entrada |
||||
| Entrada: |
4 ~20mA |
|||
| Resistencia de entrada : |
Appr.1.2Ω |
|||
| Método de control: |
Control de fase |
|||
|
Datos operativos |
||||
| Tensión de funcionamiento: |
90~250 VAC |
|||
| Min. Tensión de bloqueo: |
600 VAC<Repetitivo> |
|||
| Corriente máxima de duración: |
275A |
410A |
550A |
820A |
| Corriente de fuga: |
≤0.5% De carga total |
|||
| Pico de tensión: |
Sobre 1200VAC |
|||
|
Datos generales |
||||
| Fuerza Dieléctrica: |
Sobre 2.5KVAC/1min. |
|||
| Fuerza de aislamiento: |
Sobre 50M Ω/ 500VDC |
|||
| Temp. de funcionamiento: |
-20º~+80º C |
|||
| Material de la carcasa: |
ABS Intensivo |
|||
| Peso: |
Appr. 105 g. |
Appr. 110 g. |
||
