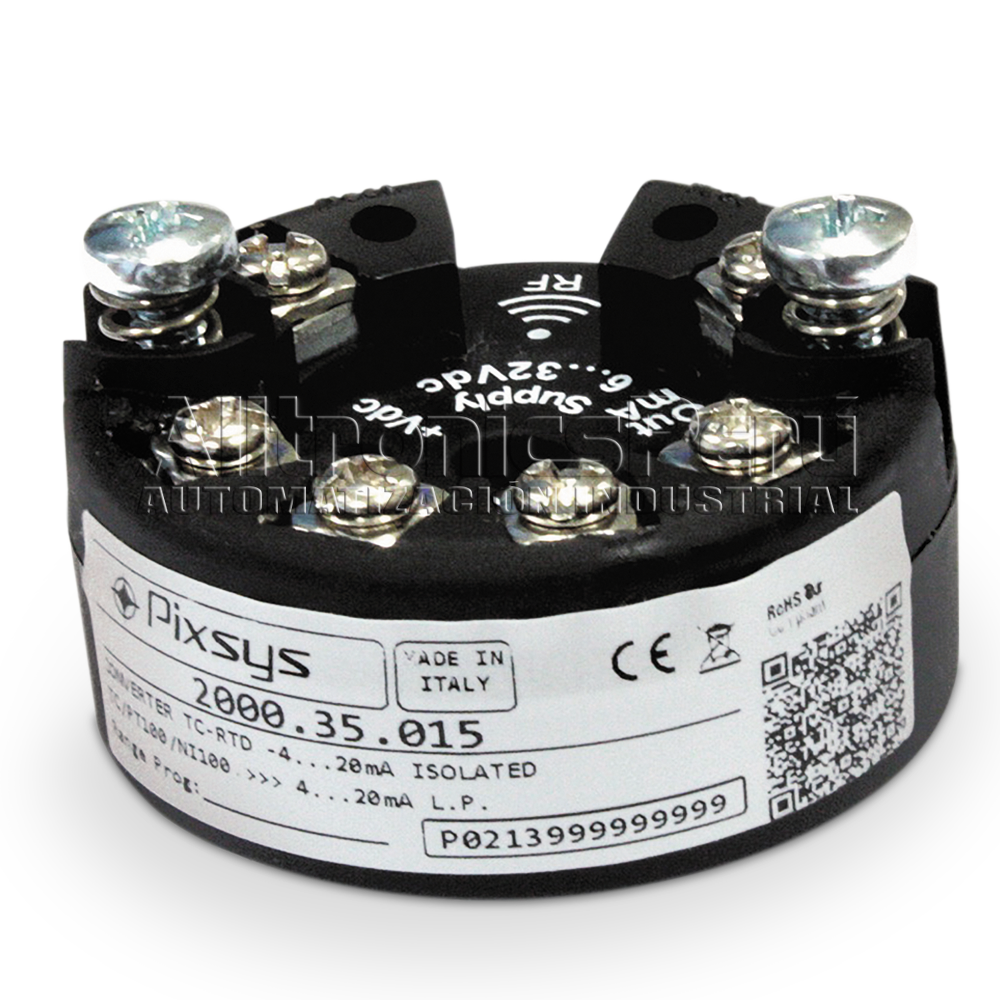

Transmisor de temperatura para cabezal DIN/B transforma la señal recibida a través de sondas PT100, PT1000 o Ni100
El transmisor de temperatura para cabezal DIN/B transforma una señal recibida a través de sondas PT100, PT1000 o Ni100 (con conexiones de 2, 3 y 4 hilos) o de Termopares en una señal normalizada en corriente para bucle 4..20 mA (tecnología de 2 hilos). Estos convertidores garantizan una alta precisión en la escala de lectura con una conversión de 16 bits y la posibilidad de reescalar la salida 4..20mA en función de la entrada.
|
Datos generales |
|
|---|---|
| Contenedor: | 23 mm, Ø 45 mm |
| Alimentación: | Loop Power (tecnología 2 Hilos) range funcionamiento 6-32 Vdc |
| Conexión: | Bornes con tornillos |
| Fijado: | Con cabezal Din/B |
| Condiciones ambientales: | Temperatura -40+85 °C, humedad 30..90 uR% |
| Material: | Nylon (PA66) |
| Peso: | Alrededor de 30 g |
| Grado de protección: | IP 20 |
| Normativas: | CE, EN 61000-6-4, EN 61000-6-2, UL 61010-1 |
| Programación: | Wireless con tecnología RFid (NFC) |
|
Datos generales |
|
|---|---|
| Resolución en salida: | 1 μA |
| Salida over-range: | f.s. + 5°C |
| Salida under-range: | f.s. + 5°C |
| Salida averia: | Seleccionable entre 21,5mA o 3,8mA |
| Protección salida en corriente: | 30 mA más o menos |
| Choque: | 50-60 Hz |
| Max error de transmisión: | mayor entre 0,1% f.s. o 0,2°C |
| Tiempo de muestreo/respuesta: | 300mseg / 600 mseg |
| Resistencia cables: | Max 20Ω |
| Coeficiente de temperatura: | < 100 ppm |
Para la configuración, calibración y lectura de datos en los convertidores temperatura/corriente, Pixsys ha desarrollado un software en ambiente Windows de simple instalación y uso.

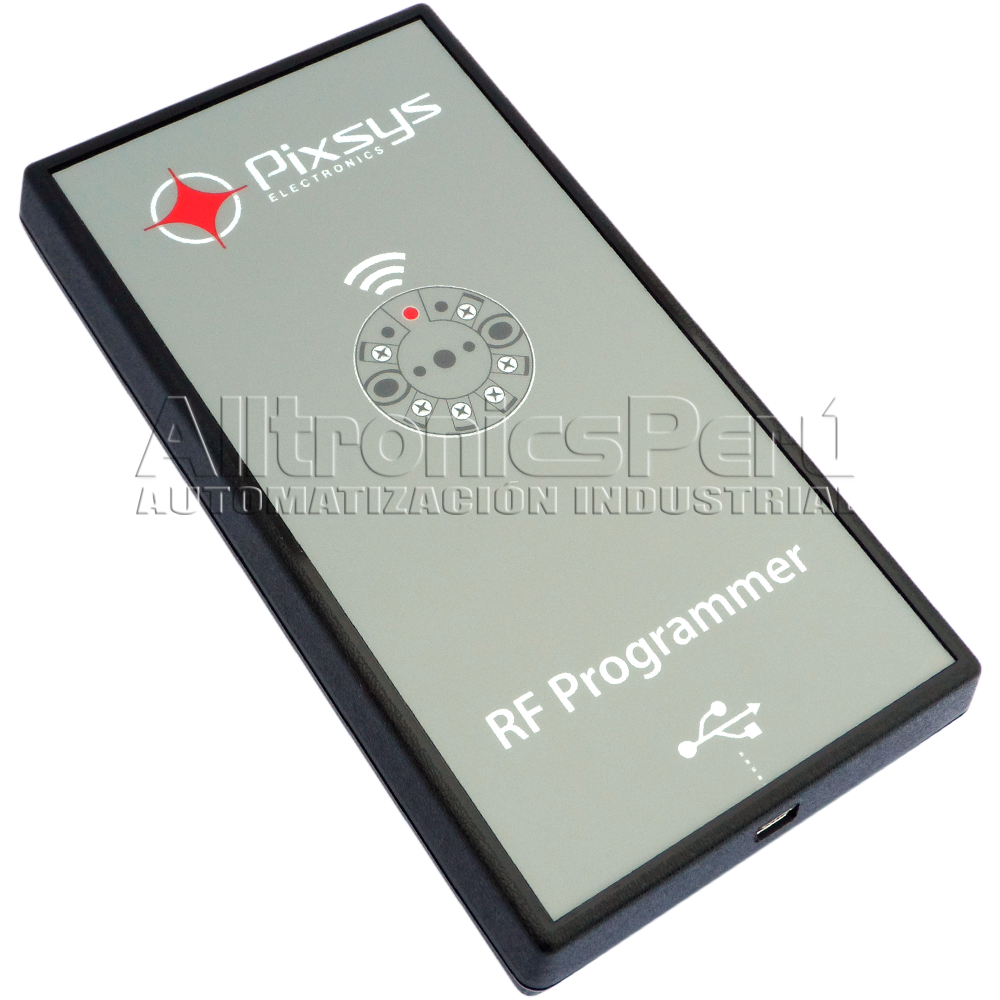

El RFid programmer permite a través del programador USB > NFC (cod. 2000.35.012) la parametrización de los convertidores y la representación gráfica de la registración guardada en memoria.
Gracias a la tecnología NFC no es necesario alimentar el convertidor de señal, basta simplemente acercarlo al programador USB.
