Controlador a riel DIN. Funciones de control y alarma. Entrada programable. Salida analógica aislada.
Funciones de control y alarma, entrada programable, salida analógica aislada, alimentación multi-tensión, entrada TA, entrada digital, comunicación serial.

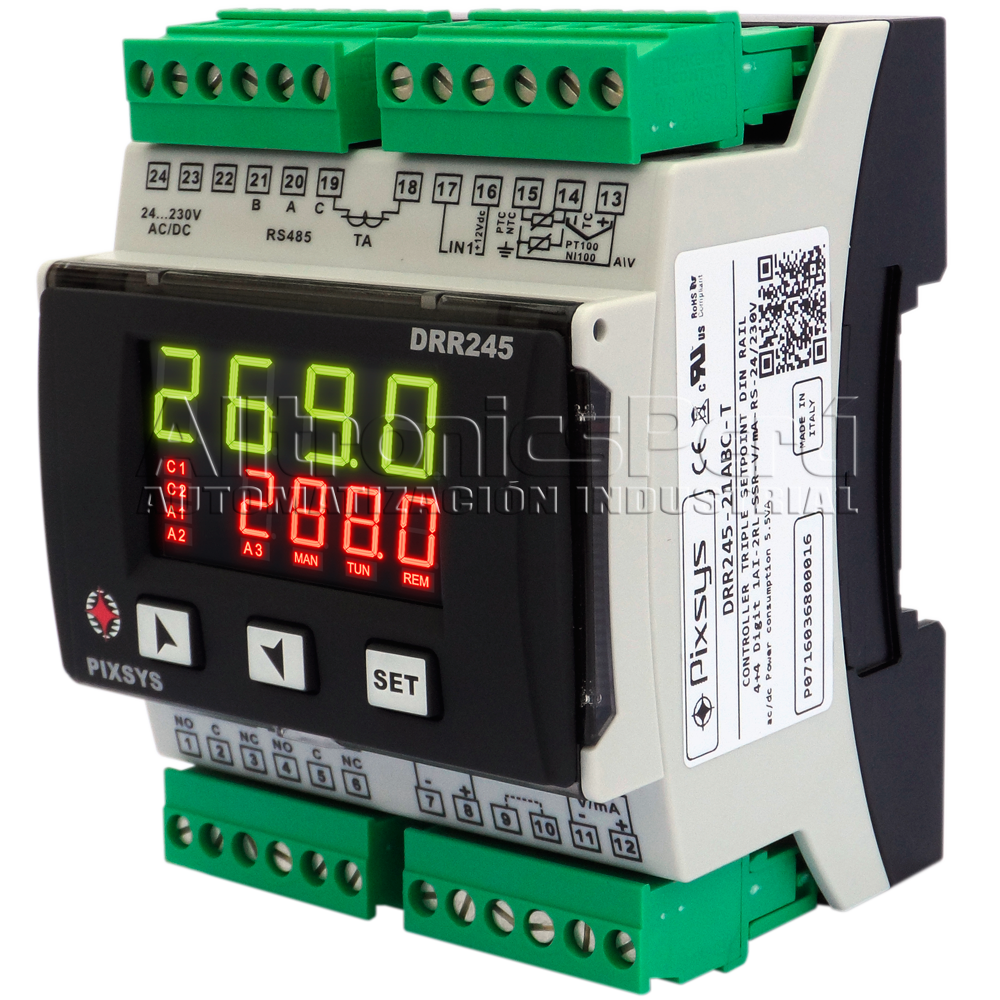

El controlador PID DRR245 se distingue en el segmento de los controladores a riel DIN por la flexibilidad y la configuración que se resume en un único producto. La entrada se programa para sensores de temperatura como termo resistencias y termopares, o para señales de proceso en corriente/tensión normalmente usadas en transmisores de presión, sensores de humedad y de flujo.
Las salidas del controlador se seleccionan como comando/múltiples modos de alarma/retransmisión analógica. La comunicación serial está en RS485 con protocolo Modbus RTU/ Slave. Útil alimentación a rango extendido de 24 a 230V AC/DC con aislamiento galvánico desde la red. Además de la función de controlador PID calor-frío, el controlador DRR245 se introduce en aplicaciones como convertidor de señales gracias a la disponibilidad de salida analógica galvánicamente aislada desde la entrada, utilizable en modo de retransmisión del valor de proceso o set point de comando/alarma.
|
GENERALIDADES MODELO DRR245 |
|
|---|---|
|
Contenedor: |
4 módulos, DIN43880, montaje a riel DIN EN50022 |
|
Alimentación: |
24..230V AC/DC ±15% 50/60 Hz (aislamiento galvánico 2500V) |
|
Consumo: |
5,5VA |
|
Display: |
Display verde 4 cifras 0,4" + rojo 4 cifras 0,3" |
|
Cond. ambientales: |
Temperatura 0-45 °C, humedad 35..95 uR% (sin condensa) |
|
Material: |
Contenedor: Policarbonato V0; Frontal: goma siliconada V0 auto exigentes |
|
Peso: |
195 Grs. aprox. |
|
Protección: |
Frontal: IP65, Contenedor y bornes: IP20 |
|
Configuración veloz: |
Memory Card con/sin batería, software Lab Soft View, códigos EASY-UP |
|
Cable: |
Con borneras a extracción |
|
DATOS DE SOFTWARE |
|
|---|---|
|
Set point de control: |
3 set point configurables |
|
Algorítmos de control: |
ON - OFF con histéresis, P., P.I., P.I.D., P.D. a tiempo proporcional, banda muerta. Control automática/manual de la salida |
|
Tuning: |
Manual o automático |
|
Protecciones: |
Modificación set point de mando / alarma - Password de acceso para parámetros |
|
Modalidad de alarma: |
Absoluta / umbral, banda, desviación superior e inferior. Alarmas con retenido y retardo de activación. Función Loop Break Alarm |
|
Doble acción: |
Funcionamiento combinado calor-frío con doble P.I.D |
|
Soft-Start: |
Configuración del gradiente de subida en Grados / Hora |
|
Función Programador: |
Start/Stop Ciclo pre-programado a 3 rampas |
|
Lógica Abre/Cierra: |
Comando válvulas motorizadas |
