Entrada de mA y voltaje. Entrada del codificador. Entrada de potenciómetro. Entrada NTC de 10K. Entrada de voltaje. 8 entradas digitales. Control PID. Salida analógica. 8 salidas digitales. 2 x Modbus RTU.

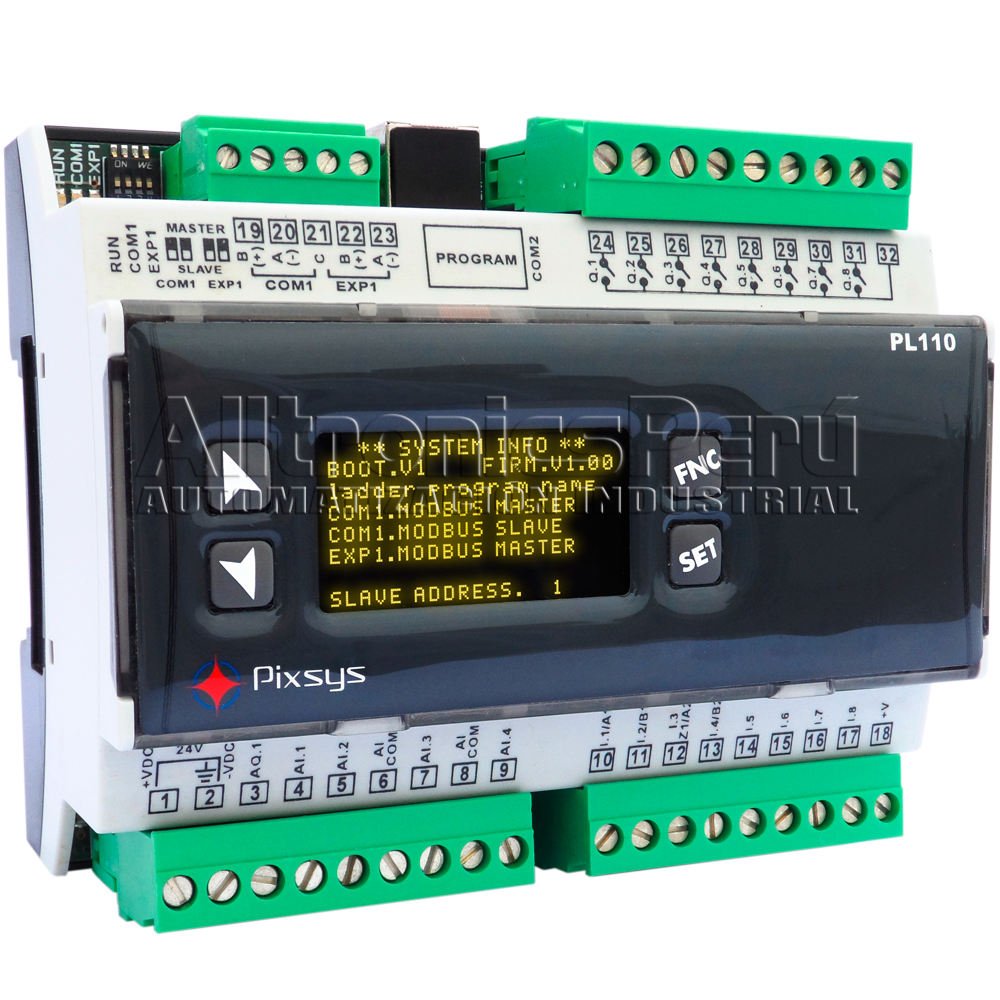

Potente mini PLC , integra funciones de control secuencial, elaboración y gestión de datos en maquinas automáticas o instalaciones domóticas, con control de variables analógicas y bloques digitales/analógicos.
Dispone de entradas digitales y salidas a relé, entradas analógicas para sonda NTC (-40...+125°C) para señales lineares (1024 puntos) y una salida analógica linear (256 puntos). Para conectar el dispositivo en red dispone de 2 puertos seriales RS485 hasta 57000 baud.
La programación Ladder PLProg está estructurado en bloques de función, junto a funciones de conteo, temporización y regulación con algoritmos PID, implementan posicionamiento ejes, funciones matemáticas y lógicas a 16 bit, check al bit; el tool de desarrollo se apoya a una normal conexión con cable USB para programar el dispositivo.
El cableado se simplifica con borneras a extracción y propone el dispositivo ideal para aplicaciones con un bajo número de I/O, de igual manera expandible con módulos de expansión MCM260 producidos en Pixsys. La pantalla OLED gráfica permite visualizar algunas páginas predefinidas con variables que vienen llamados desde el programa y la visualización del estado de entradas/salidas, además de la configuración de la función reloj.
|
Datos generales |
|
|---|---|
| Contenedor: | Standard DIN43880 108 x 90 x 64 (H) mm con enganche DIN RAIL EN50022 |
| Alimentación: | 24V AC/DC ±15% 50/60 Hz |
| Consumo de energía: | 6VA |
| Condiciones ambientales: | Temperatura 0-45 °C, humedad 35..95 uR% (sin condensa) |
| Material: | Contenedor: Policarbonato V0; Frontal: goma siliconica V0 autoextinguentes |
| Peso: | Aprox. de 250 g |
| Protección: | IP20 Contenedor |
| Cablaje: | Borneras a extracción, puerta USB-B para programación |
Entradas |
|
|---|---|
| 4 Analógicas: | 2 para NTC-10K (B 3435K, Range -40...+125°C precisión ±0,5°C) o Potenciometros F.S. 10Kohm, 1 para 0/4..20mA (1024 puntos), 1 para 0..10V (1024 puntos) |
| 8 Digitales: | Entradas PNP |
| 2 entradas para Encoder: | 2 Encoder bidireccionales sobrepuestos a 4 Entradas PNP (hasta 15 KHz en contemporanea / 25KHz Encoder individual) |
Salidas |
|
| 8 Relés: | 2A - 250VAC/30VDC cargas resistivas (cosφ=1) o 1A - 250VAC/30VDC cargas resistivas (cosφ=0,4) Máxima corriente total (Q1...Q8) 6A |
| 1 Analógica: | 0..10V (resolución 8bit, 265 puntos) |
| Puerta de programación: | 1 puerta USB tipo B |
| Puertas de comunicación: | 2 seriales RS485 con borne extraible galvanicamente aisladas desde alimentación y entradas (no entre ellas) |
|
Datos generales |
|
|---|---|
| Programación lógica: | Software Pixsys PLProg, diagramas Ladder; 128 marker (relés lógicos), 64 bistables, 96 timer 16 bit, 32 contadores up-down, funciones matemáticas y lógicas, funciones range - rescale, contacto en bit, 2 interrupt a tiempo (min. 1 mseg). |
| Ciclo de escansión: | Mínimo 2 mseg |
| Protocolos de comunicación: | Modbus RTU master/slave; modalidad Free-Port para protocolos Modem o dispositivos proprietarios |
| Memoria: | 64 KByte Flash para programación, Ram de 700 Byte (350 word) a retención (hasta 6 meses), EEProm de 2 KByte (1000 word), memoria datos MMC interna de 26Kbyte (13000 word). |
| Reloj: | Real-Time clock con bateria de Back-up |
| Algoritmos regulación entradas analógicas: | P, PI, PID, PD |
