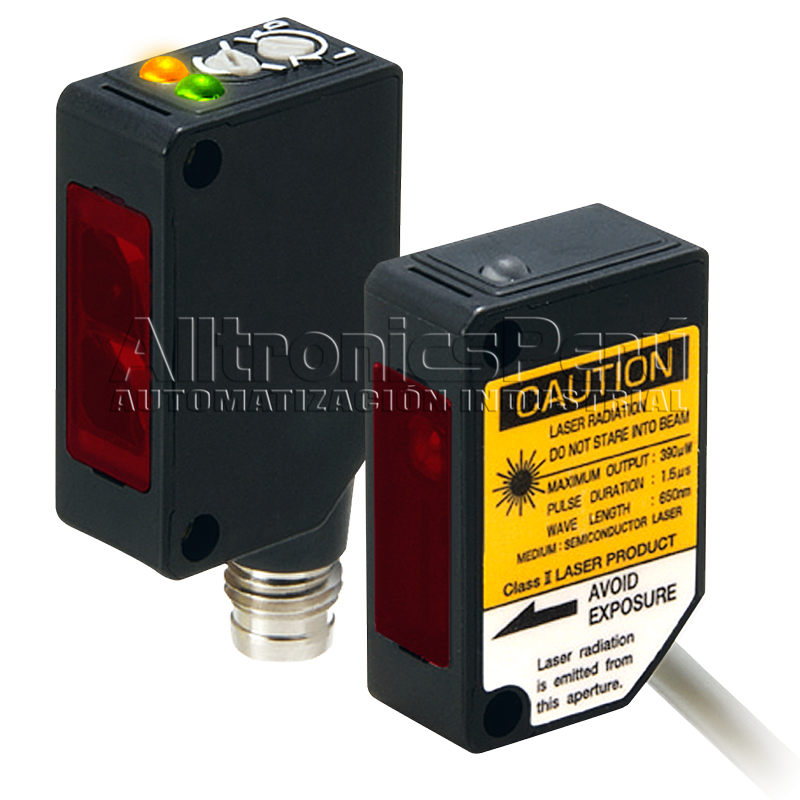

Sensores láser de tamaño estándar con amplificadores incorporados. Mismo bajo coste que los tipos de fuente de luz LED. Láser de clase 1 para el tipo de haz pasante. Excelente resistencia medioambiental.
• La fuente de luz láser proyecta un punto de 2 mm a 400 mm de distancia (Modo difuso).
• El sensor BGS (Supresión de fondo) también está disponible en la serie BGS-ZL
Láser unidireccional / tipo retro
• Distancia de detección de 30 metros (Tipo unidireccional) con rápido tiempo de respuesta de 250µseg.
• Tamaño compacto con fuente láser y proyecta un pequeño punto de haz de 2mm de diámetro.
• Protección IP67.
Carácteríticas generales
- Serie ZT-L , Tipo unidireccional, Tamaño del punto de 30mm a 30 metros de distancia de detección.
- Serie ZD-L, tipo difuso reflexivo, Fino punto de 2mm a 400mm de distancia de detección.
- Serie ZR-L, tipo retro reflexivo, Tamaño del punto de 10mm a 10 metros de distancia de detección.
- 250µseg de respuesta, Buenos para objetos con rápidos movimientos en la línea d producción.
- Prevención contra diafonía, Se pueden montar 2 sensores lado a lado.
- Protección lP67, Impermeabilidad probada.
| Modelo | Unidireccional | Retro reflexivo polarizado | Difuso reflexivo | |
|---|---|---|---|---|
| Tipo Cable | NPN | ZT-L3000N | ZR-L1000N | ZD-L40N |
| PNP | ZT-L3000P | ZR-L1000P | ZD-L40P | |
| Conector tipo M8 | NPN | ZT-L3000CN | ZR-L1000CN | ZD-L40CN |
| PNP | ZT-L3000CP | ZR-L1000CP | ZD-L40CP | |
| Voltaje de alimentación | 10 ~ 30VDC Inc. 10% rizado | |||
| Consumo de energía | 30mA max | 20mA max | ||
| Distancia de detección | 30 Metros | 10 Mts. (Reflector: P250F) | 400 mm | |
| Tamaño del punto | 30 mm/30m | 100 mm/8m | 2 mm/400 mm | |
| Tiempo de respuesta | 250 µseg | |||
| Histéresis | - | 20% Max | ||
| Temperatura de funcionamiento | -10 a +50°C | |||
| Humedad de funcionamiento | 35 a 85% | |||
| Temp./humedad almacenamiento | -25 a +70°C/35 a 95% | |||
| Resistencia a vibración | 10 a 55Hz ancho 1.5mm | |||
| Resistencia a impactos | 50 G (500 rn/s²) | |||
| Clase de protección | IP67 | |||
| Fuente luminaria | Láser (650nm) | |||
| Clase de Láser(IEC) | clase 1 | clase 2 | ||
| Clase de Láser (FDA) | clase 1 | clase 2 | ||
| Indicador de salida | LED Naranja (Amarillo) | |||
| Indicador láser activo | LED Verde | |||
| Ajuste de sensibilidad | Potenciómetro una vuelta | |||
| Modo de funcionamiento | Luz On / Oscuro On selecionable (interruptor) | |||
| Conexión | Cable 2m / conector M8 | |||

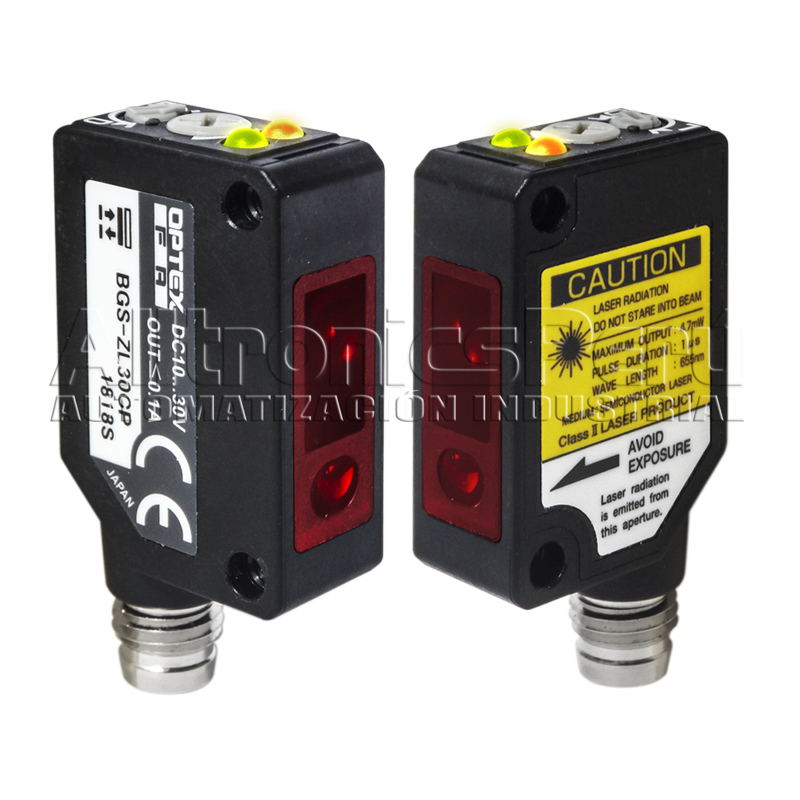

• Los sensores BGS (Tipo Supresión de Fondo) no están influenciados por el fondo, y están disponibles con fuentes de luz láser convencional
• Rápido tiempo de respuesta de 250 µseg (modelos con fuente de luz láser) Tamaño del punto proyectado de 1mm con sistema óptico BGS (Tipos Láser BGS-ZL).
Carácteríticas generales
- Tamaño del punto proyectado de 1 mm. El sensor láser BGS de corta distancia proyecta un muy pequeño punto de Ø1 mm a 100 mm de distancia. Es ideal para la detección de pequeños objetivos a gran distancia, sin ser influenciado por el fondo. El tipo amplia distancia proyecta un punto de Ø1.5 mm a 300 mm.
- Control externo del rayo láser, El control externo del láser es posible mediante La conexión del cable gris a tierra (tipo NPN) o 10-30V DC (tipo PNP). (Esta función no está disponible en tipos 3 pines)
- El sistema óptico BGS está diseñado con fuente de luz láser, Sensores tipo BGS extremadamente pequeños de tan sólo 17 x 10 x 20mm. Ideal para su uso en equipos OEM tales como máquinas de procesamiento de tarjetas impresas.
- Potenciómetro de ajuste de 4 vueltas, Un potenciómetro incorporado de ajuste de 4 vueltas para un ajuste preciso de la distancia de detección. El potenciómetro tiene un embrague de seguridad que la protege de posibles daños cuando gira más allá del final.
- Respuesta de 250µseg, Buenos para objetos en rápidos movimientos.
| Modelo | Amplia Distancia | ||
|---|---|---|---|
| 2M Cable | M8QD 4pin | ||
| Tipo | NPN | BGS-ZL30N | BGS-ZL30CN |
| PNP | BGS-ZL30P | BGS-ZL30CP | |
| Ajuste de distancia | 50 - 300 mm (*1) | ||
| Consumo de energía | 30mA max | ||
| Distancia de detección | 10 - 300 mm (*1) | ||
| Tiempo de respuesta | 250µs | ||
| Tamaño del punto | Ø1.5mm/300mm | ||
| Histéresis (blanco a blanco) | 5% | ||
| Modo de funcionamiento | Luz On / Oscuro On seleccionable | ||
| Indicador de salida | Salida: Naranja, Láser activo : Verde | ||
| Ajuste de sensibilidad | Potenciómetro sin fin de 4 vueltas | ||
| Control de salida | Colector abierto NPN o PNP, 100mA max / 30VDC | ||
| Voltaje de alimentación | 10 - 30VDC, incluyendo 10% de rizado | ||
| Consumo de energía | 30mA max. | ||
| Clase de protección | IP 67 | ||
| Resistencia a impactos | 50G | ||
| Temp./humedad de función | -10 a 55°C / 35 a 85% HR | ||
| Materiales | Encapsulado: ABS con vidrio, Lentes: PMMA | ||
