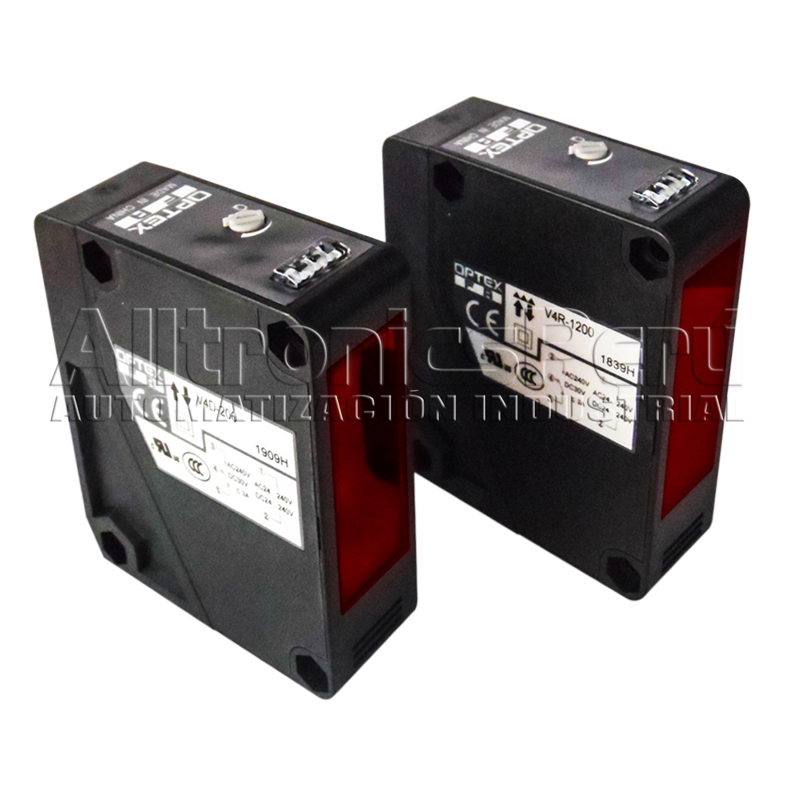

Distancia de detección: 70 m. Utiliza un LED rojo como fuente de luz. Fácil ajuste del eje luminoso incluso a grandes distancias. Los tipos de tensión universal están disponibles como tipos de bloque de terminales y tipos de cable. Los tipos de alimentación de DC están disponibles como tipos de conector.
Tipo de voltaje universal que permite seleccionar los tipos de conexión
• Distancia de detección más larga en su clase: 70 m
• Utiliza un LED rojo para la fuente de luz.
• Fácil ajuste del eje de luz incluso a grandes distancias.
• Los tipos de tensión universales están disponibles como tipos de bornes y tipos de cables.
• Los tipos de alimentación de CC también están disponibles como tipos de conectores.
Generalidades
Distancia de detección más larga en su clase: 70 m
Alcanza una distancia de detección de 70 m como un tipo de haz continuo. Aplicaciones de detección de largo alcance ampliadas.
Fácil ajuste del eje de luz.
Emplea LED rojo para la fuente de luz (todos los modelos)
Utiliza un LED rojo para la fuente de luz para el cual los ajustes del eje de luz son posibles incluso a largas distancias. Permite ahorrar tiempo en la instalación. También es posible ver el punto de detección en el caso de distancias cortas.
Posibilidad de seleccionar entre tres tipos de conexión
Tipo bloque de terminales / Tipo cable / Tipo conector (sólo en los tipos de alimentación de CC).
Hay tres tipos disponibles: Un tipo de bloque de terminales que permite la conexión de varios cables, un tipo de cable que no requiere la preparación por separado de los cables, y un tipo de conector que no requiere recableado cuando se cambian los sensores. Seleccione el modelo más adecuado. (El tipo de conector es sólo para los tipos de alimentación de CC).
| Haz Directo (Through Beam) | Reflexión con Reflector (Retro Reflection) | Reflexión Difusa (Diffused Reflection) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Tipo de conexión | Cámara terminal | Cable | Conector M12 | Cámara terminal | Cable | Conector M12 | Cámara terminal | Cable | Conector M12 | |
| Ítem o modelo | V4T-7000N,P | V3T-7000N,P | V3T-7000CN,CP | V4R-1200N,P | V3R-1200N,P | V3R-1200CN,CP | V4D-200N,P | V3D-200N,P | V3D-200CN,CP | |
| Tensión de Alimentación | DC10~30V Incluyendo rizado (P-P) 10% | |||||||||
| Consumo de Corriente | 35mA máx. | |||||||||
| Fuente de Luz | LED Rojo (635nm) | |||||||||
| Distancia de Detección | 70m | 12m / Reflector V-61 | 2m | |||||||
| Histéresis | - | 20% máx. | ||||||||
| Ajuste de Sensibilidad | Potenciómetro de una vuelta | |||||||||
| Tiempo de Respuesta | 0.5ms máx. | |||||||||
| Indicador | Indicador de salida (LED naranja) / Indicador estable (LED verde) | |||||||||
| Modo de Operación | Seleccionable Light ON / Dark ON mediante potenciómetro | |||||||||
| Salida de Control | Colector abierto NPN/PNP DC30V, 100mA máx. (Tensión residual 1.8V máx.) | |||||||||
| Iluminación Ambiental | Luz Solar | 10,000lx | ||||||||
| Luz Incandescente | 3,000lx | |||||||||
| Temperatura Ambiente | -25~55℃ | |||||||||
| Humedad Ambiente | 35~85%/RH | |||||||||
| Temp./Humedad de Almacenamiento | -40~70℃/35~95% RH | |||||||||
| Resistencia de Aislamiento | Mín. 20M$\Omega$ / DC500V | |||||||||
| Resistencia a Vibraciones | 10~55Hz amplitud 1.5mm X, Y, Z cada 2h | |||||||||
| Resistencia a Impactos | 500m/s$^2$ X, Y, Z cada 3 veces | |||||||||
| Categoría de Protección | IEC 144 IP67 | |||||||||
