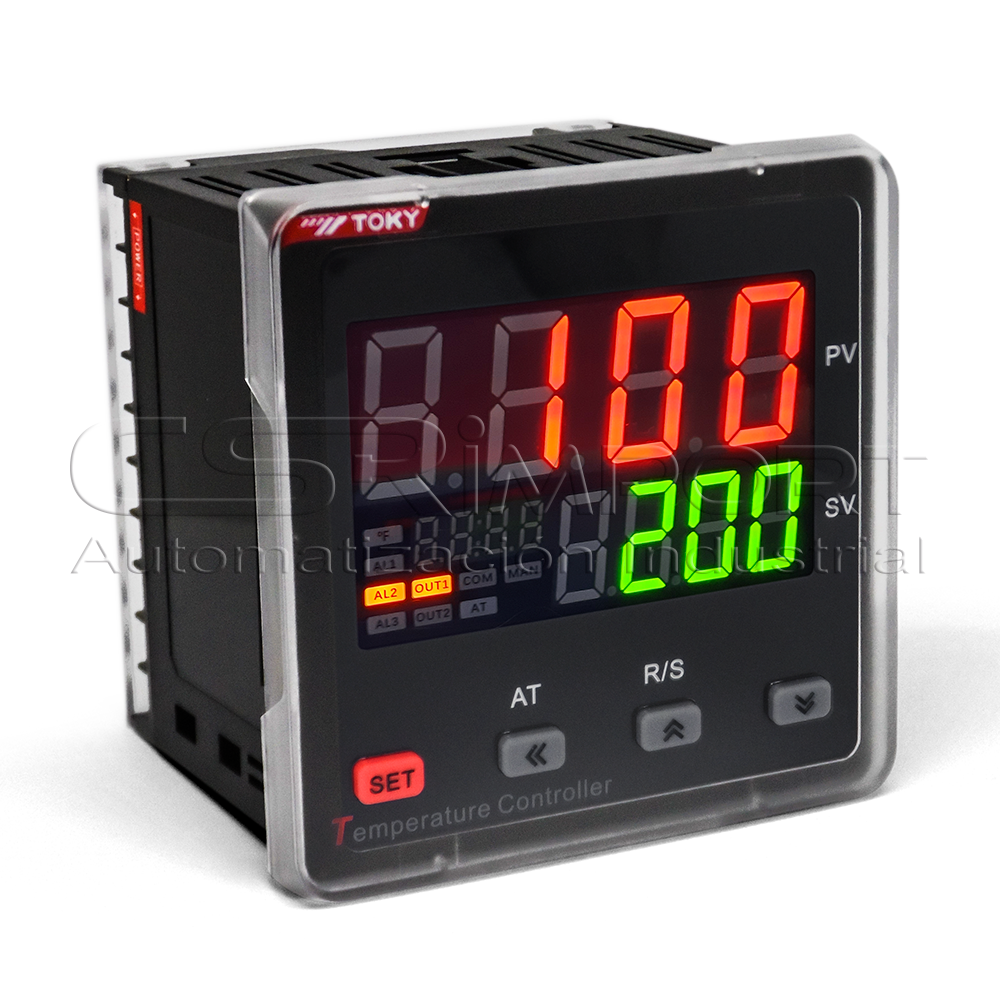

Código TEY9-IMC18-CSR A, control de temperatura digital, Tamaño 96 X 96 mm. Salida 3 Relay + 1 SSR + mA +RS485
• Producto intuitivo, fácil de instalar y operar.
• Tamaño 96 x 96 mm.
• Display LED de alto brillo.
• Señal de entrada múltiple.
• Con funciones de visualización de medidas, salida de control, salida de alarma, salida analógica salida, etc.
• Algoritmos de control multi PID opcionales y con función de autoajuste.
• Adecuado para maquinaria industrial, máquinas-herramienta, instrumentos y equipos de medición en general.
• Carcasa resistente con cubierta de protección
• Salida de control: Relé+SSR (Vdc).
• Salida adicional 4-20mA de control.
• Salida RELE alarma: AL1 + AL2.
• Salida RS485 Modbus.
• Salida auxiliar: 24Vdc.
|

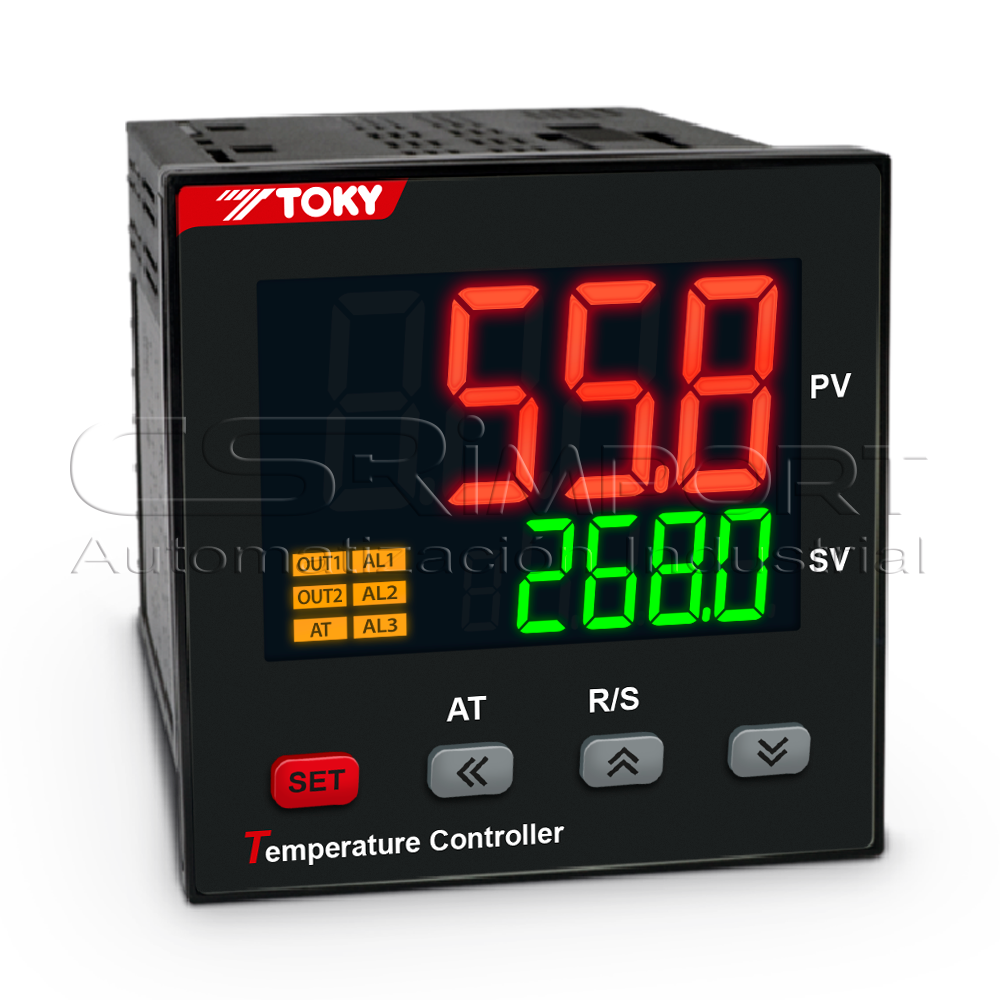

Especificaciones Técnicas Modelo TEY9 |
|
|---|---|
| Marca: | TOKY |
| Medidas: | 96 ancho x 96 Alto |
| Velocidad de transmisión: | 2 veces por segundo |
| Capacidad de retransmisión: | AC 250V /3A Vida útil de la carga nominal>100.000 veces |
| Fuente de alimentación: | AC/DC 100 ～ 240V （85-265V） |
| Consumo de energía: | < 10VA |
| Ambiente: | Sólo en interiores, temperatura: 0~50℃ sin condensación, humedad＜85%RH, altitud<2000m |
| Trabajo ambiente: | -10 ～ 60℃, sin condensación |
| Salida SSR: | Tensión de impulso DC 24V, carga<30mA |
| Salida de corriente: | DC 4 ～ 20mA carga<500Ω, deriva de temperatura 250PPM |
| Puerto de comunicación: | Puerto RS485 protocolo Modbus-RTU, entrada máxima de 30 unidades |
| Resistencia de aislamiento: | Entrada, salida, potencia VS cubierta del medidor ＞20MΩ |
| ESD | IEC/EN61000-4-2 Contacto ±4KV /Aire ±8KV perf. Criterio B |
| Anti interferencias de trampa de pulsos: |
IEC/EN61000-4-4 ±2KV perf. Criterio B |
| Inmunidad a sobretensiones: | IEC/EN61000-4-5 ±2KV criterio B |
| Inmunidad a caídas de tensión e interrupciones breves: |
IEC/EN61000-4-29 0% ～ 70% Perf. Criterio B |
| Voltaje de aislamiento: | Entrada de señal, salida, alimentación: 1500VAC 1min, <60V circuito de bajo voltaje: DC500V, 1min |
| Peso total: | 400 grs. |
|
Material de la carcasa: |
Carcasa y marco del panel PC/ABS (Clase de llama UL94V-0) |
|
Material de panel: |
PC |
|
Memoria de fallo de alimentación: |
10 años, tiempos de escritura 1 millón de veces |
|
Normas de seguridad: |
IEC61010-1 Categoría de sobretensión Ⅱ, nivel de contaminación 2, nivel Ⅱ（Aislamiento mejorado) |
