Alta fuerza Dieléctrica sobre 4KV. Alta fuerza de aislamiento sobre 100MΩ/500VDC. Con circuito de protección contra sobrecalentamiento (120℃).
• Alta Rigidez Dieléctrica sobre 4KV.
• Alta resistencia de aislamiento sobre 100MΩ/500VDC.
• Con circuito de protección contra sobrecalentamiento (120℃).
• Alimento de alta corriente de sobretensión.
• Mantenimiento de alto voltaje de sobretensión.
• Conformidad con las normas EN60947-4-3 y EN60950
Entrada: 4~32Vdc / 80~250Vac / 4~20mA / VR
Salida: 24~380Vac / 90~480Vac / 5~60Vdc
Corriente nominal: 5A / 10A / 25A / 25A / 40A/ 50A / 75A
Contorno: 45mm * 60mm * 22.5mm
Método de disparo cruzado a cero
La salida se encenderá o apagará. Sólo en el punto cero de la onda sinusoidal, que puede evitar que ocurra el EMI o RFI. Especialmente indicado para el control de cargas resistivas, capacitivas e inductivas no saturadas.
Método de control de resistencia variable (Trimmer control)
La salida de potencia es controlada por el ángulo de disparo del Triac (Triodo para Corriente Alterna) que se controla con una resistencia variable. (250KΩ/110VAC, 500KΩ/220VAC, 1MΩ/380VAC).
|
ESPECIFICACIONES GENERALES |
|
|---|---|
| Voltaje de entrada: |
Resistencia variable |
| Resistencia de entrada: |
250KΩ/110VAC；500KΩ/220VAC；1MΩ/380VAC；1MΩ/480VAC |
| Potencia de VR: |
1/4 W min. |
| Método de control: |
Control de fase |
| Corriente de fuga: |
5.0 mA max. |
| Tiempo de respuesta: |
1.0ms max. |
| Inmunidad de entrada: |
2 KV（EN61000-4-4） |
| Fuerza de aislamiento: |
4 KVrms（EN60950/VDE0805） |
| Resist. de aislamiento: |
100MΩ / 500VDC（EN60950/VDE0805） |
| Circunstancia: |
-40℃ ~ +80℃；35 ~ 85％RH |
|
TIPO |
TIPO STANDAR |
||||
|---|---|---|---|---|---|
| Modelo: |

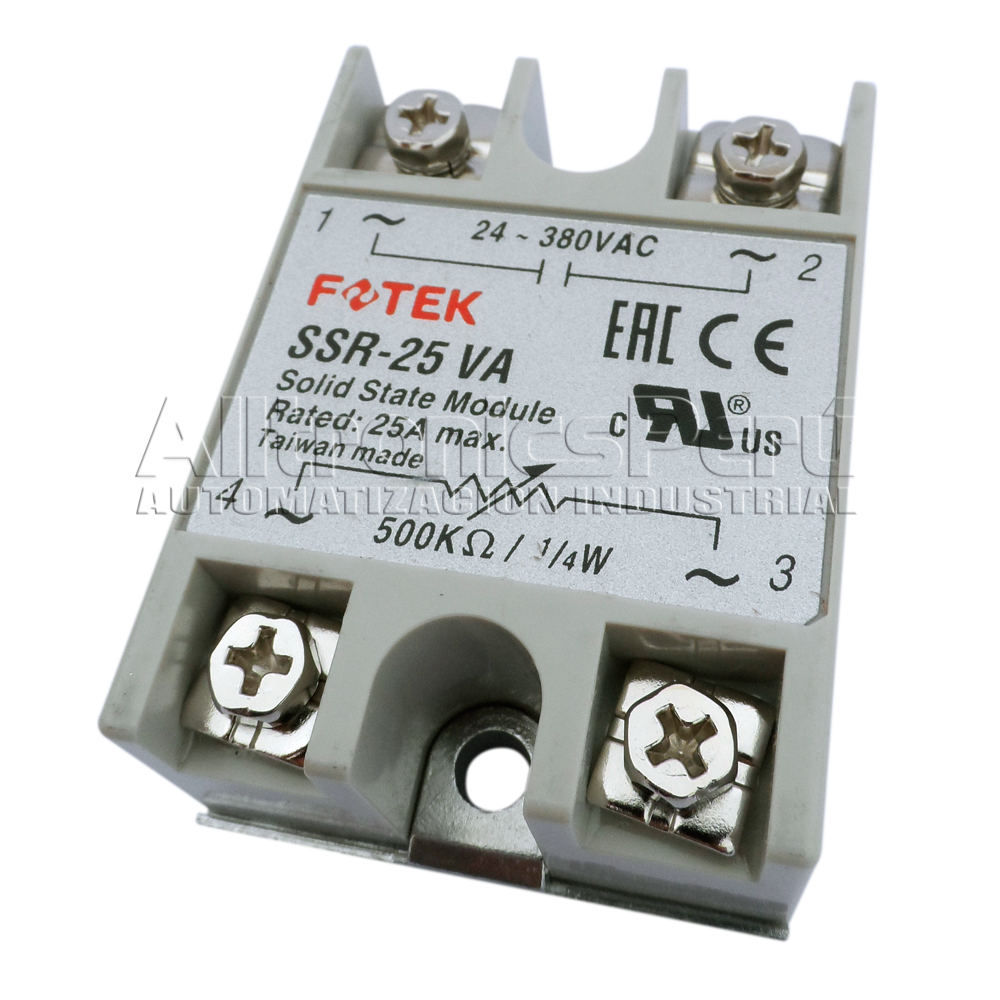

SSR-10VA |
SSR-25VA |
SSR-40VA |
SSR-50VA |
SSR-75VA |
| Corriente nominal: |
10A max. |
25A max. |
40A max. |
50A max. |
75A max. |
| I² t para uso: |
144A²S |
259A²S |
664A²S |
518A²S |
1328A²S |
| Corriente de sobrecarga: |
135A |
275A |
410A |
550A |
820A |
| Voltaje máximo: |
1200VAC min. |
||||
| Voltaje de salida: |
24 ~ 380VAC |
||||
