Medición de energía, 2 salidas de alarma, Salida de pulsos, RS485 Modbus Slave, Display LCD 3,5″ Protección IP65.
Analizador y medidor de parametros en redes con interface RS485

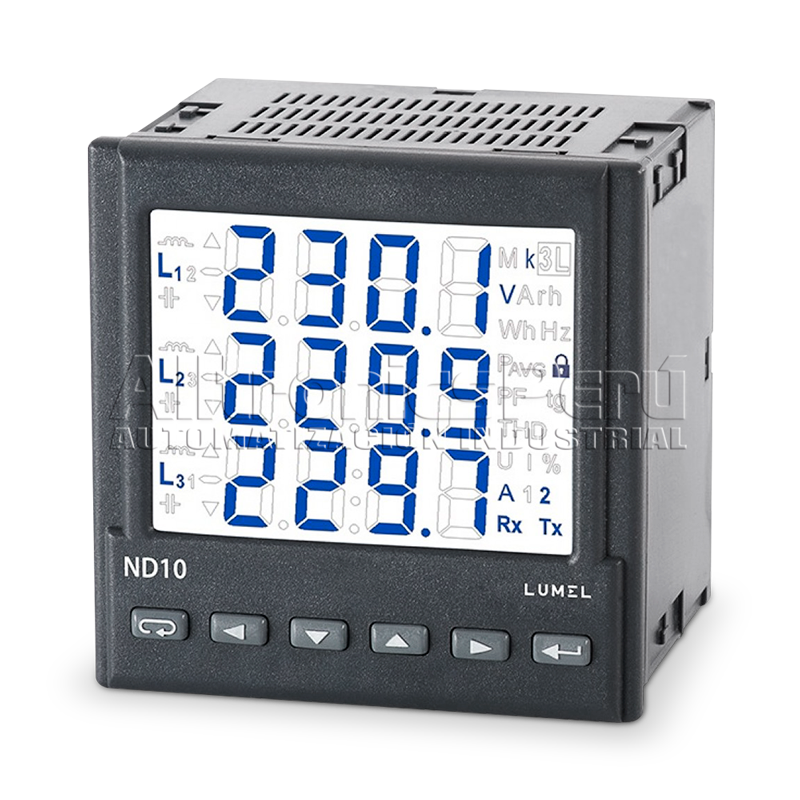

El medidor ND10 es un panel programable digital para medición de parámetros de red trifásica de 4 hilos en sistemas equilibrados y desequilibrados. También muestra las medidas y transmisión digital simultánea. También controla y optimiza dispositivos electrónicos de potencia, sistemas e instalaciones industriales.
• Alimentación del medidor desde el circuito de medición.
• Medición de las cantidades de energía básicas.
• 2 salidas de alarma.
• Salida de pulsos para energía activa.
• Interface RS485 Modbus Slave.
• Display LCD 3,5″
• Grado de protección frontal IP65.
| CARACTERÍSTICAS | |
|---|---|
|
Consumo de potencia: |
- En circuitos de tensión L1 y L2 ≤ 0.05 VA |
|
Display: |
Pantalla personalizada 3.5” LCD |
|
Salidas Relé: |
2 relés, contacto libre abierto (NO) |
|
Interface: |
Modo: 8N2, 8E1, 8O1,8N1 |
|
Salida pulsos energía: |
Salida OC (NPN), clase A pasiva, según EN 62053-31; tensión 18...27 V, corriente 10...27mA |
|
Factor de pulsos de salida OC: |
5000 - 20000 pulsos/kWh independiente de las relaciones tr_U, tr_I |
|
Grado de protección carcasa: |
Parte Frontal IP65 |
|
Peso: |
0.3 kg |
|
Dimensiones: |
96 x 96 x 77 mm |
DESCARGUE AQUÍ ND10 - DATOS TÉCNICOS_INGLES / DESCARGUE AQUÍ ND10 - MANUAL MEDIDOR DE PARAMETROS EN REDES
