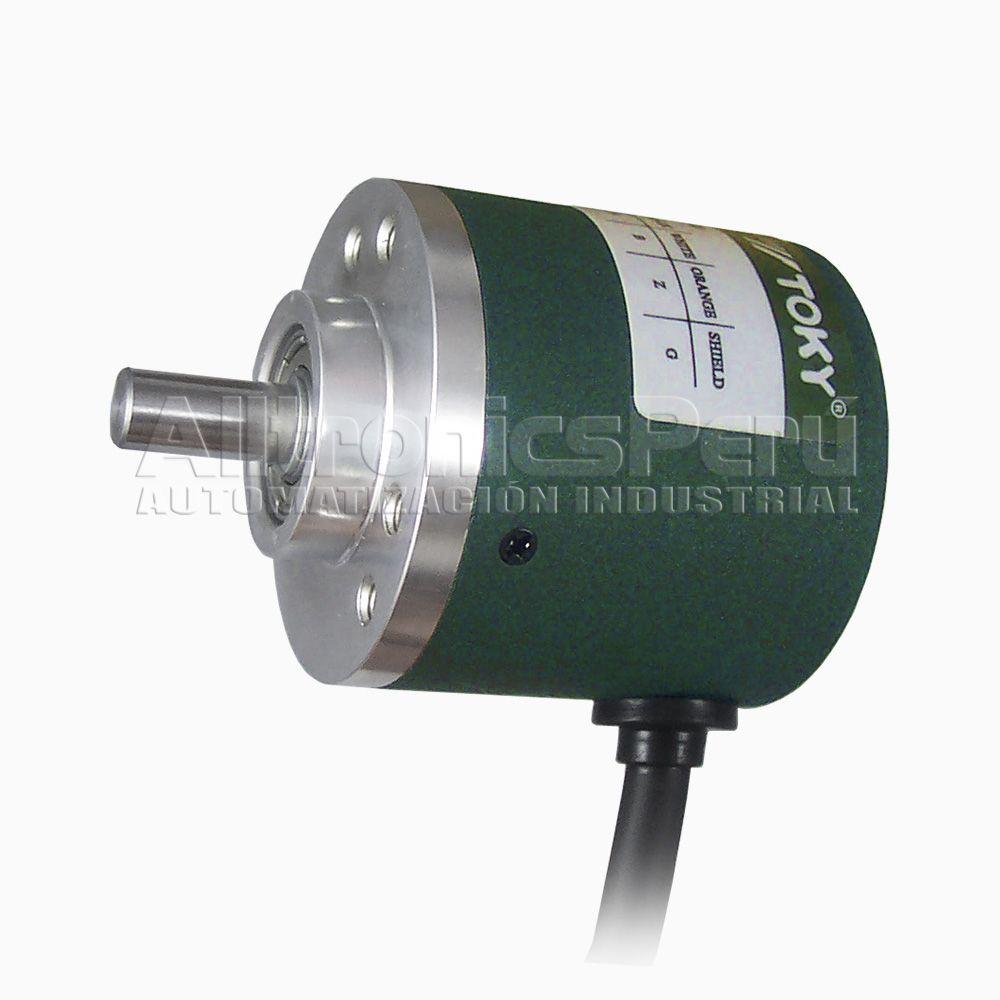

Modelo HY38A6-P-500, Encoder incremental totem Pole 500 PPR - eje 6mm. Modelo HY38A6-P-1000, Encoder incremental totem Pole 1000 PPR - eje 6mm. Modelo HY38A6-P-1024, Encoder incremental totem Pole 1024 PPR - eje 6mm. Modelo HY38A6-P-2000, Encoder incremental 2000 PPR - eje 6mm.
• Diámetro exterior: Φ38, diámetro interior: Φ20
• Eje: Φ4 x 10 mm
• Cable de salida: 2 metros de longitud
• Frecuencia de salida: MÁX. 100 kHz
• Velocidad máxima: 5000 rpm.
• Alimentación 12~24 VDC
• Señal A,B,Z.
• Temperatura ambiente: -10~+70ºC
• Humedad 35~85%HR
• Tiempo de respuesta: ≤1µs
• Eje de acero inoxidable 6 mm.
• Protección: IP54
|
Modelos |
Características |
|---|---|
|
HY38A6-P4-AR500: |
Encoder incremental 500 PPR. |
|
HY38A6-P4-AR600: |
Encoder incremental 600 PPR. |
|
HY38A6-P4-AR1000: |
Encoder incremental 1000 PPR. |
|

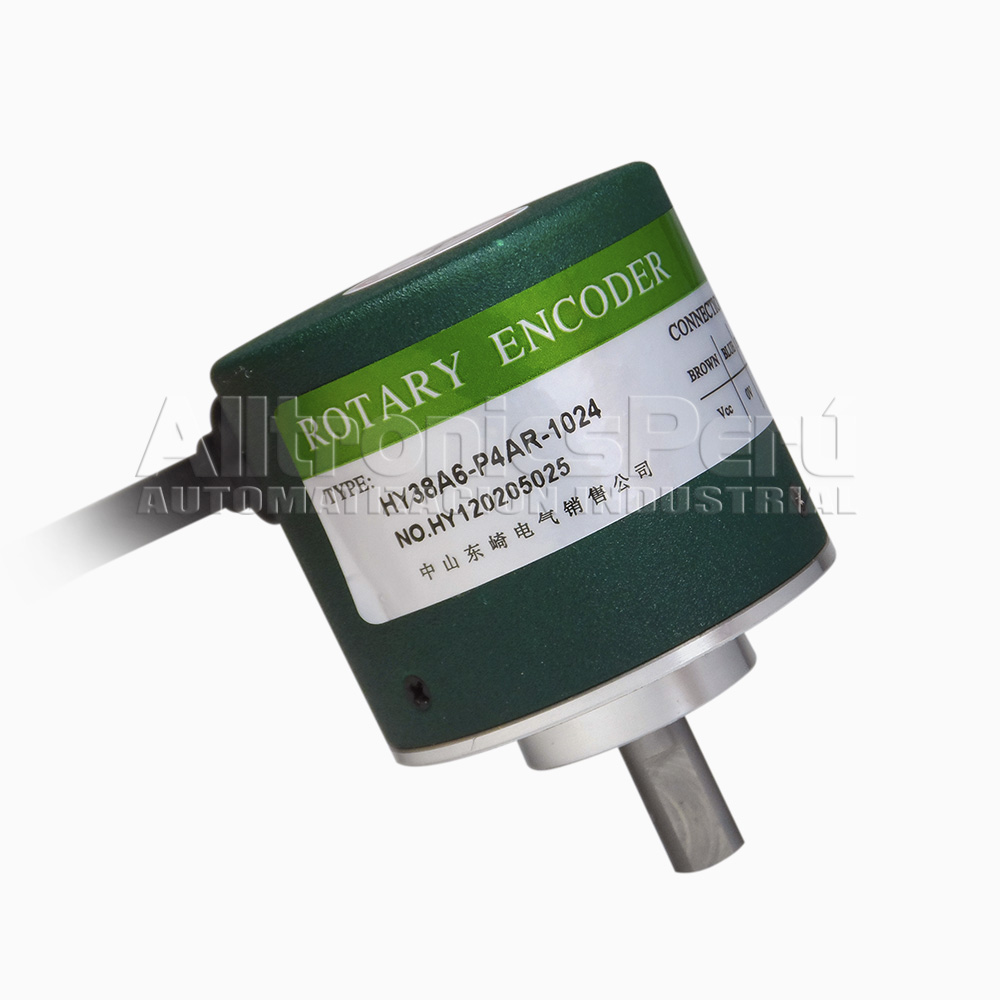

HY38A6-P4-AR1024: |
Encoder incremental 1024 PPR. |
|
HY38A6-P4-AR2000: |
Encoder incremental 2000 PPR. |
| Característica | Especificación |
|---|---|
|
Fuente de alimentación |
|
| Voltaje | DC 5V ±5% o DC 12~24V ±5% |
| Onda de rizado | ≤ 3%rms |
| Consumo de corriente | ≤ 60mA, DC 5V≤150mA |
|
Fase de salida |
|
| Señal | A B Z |
| Frecuencia de respuesta máx. | 100kHz |
| Velocidad máx. | Frecuencia máx. ×60 |
| Ciclo de trabajo | 50 ± 25% |
| Ancho de fase | 25 ± 12.5% |
| Ancho de señal | 100 ± 50% |
| Tiempo de respuesta | ≤ 1µs |
|
Entrada y salida |
|
| Colector abierto NPN | Corriente de carga máx.: 30mA Voltaje residual máx.: 0.4VDC |
| Salida Totem Pole | Corriente de carga máx. 10mA, salida de voltaje (fuente de alimentación 12-24VDC) mín (fuente de alimentación -3.0VDC) |
| Salida de voltaje | Corriente de carga máx.: 10mA Voltaje residual máx.: 0.4VDC |
| Controlador de línea | Corriente de carga baja máx.: 30mA Residual máx. 0.3VDC Corriente de carga alta máx.: -20mA Residual mín. 2.5VDC |
| Voltaje residual | <0.5V DC |
|
Especificación mecánica |
|
| Par de arranque | ≤ 0.01N⋅m (+20℃) |
| Inercia del rotor | 0.3 × 10⁻⁶ kg m² |
| Carga del eje | Radial: 20N Empuje: 10N |
| Revolución máx. | 5000rpm |
| Cable | Material PVC Longitud: 2m Diámetro: Φ 5mm |
| Peso | 200g |
|
Especificación ambiental |
|
| Temperatura ambiente | −10 ~ +70 ℃ |
| Temperatura de almacenamiento | −25 ~ +85 ℃ |
| Humedad ambiental | 35~85%RH |
| Resistencia dieléctrica | 500VAC 50/60Hz por 1 min |
| Resistencia de aislamiento | ≥ 50MΩ |
| Vibración | Amplitud de 0.75mm a 10-55Hz |
| Choque | 50G máx. |
| Protección | IP54 |
| Protección contra cortocircuito | Salida y fuente de alimentación |
