Potenciómetro de ajuste de sensibilidad fácil de girar. Modelos: Estándar, Alta velocidad y detección de marcas. Alta velocidad (50 micro segundos) LED verde para detección de marcas. Alta velocidad de respuesta.
Total ajuste automático / Fácil ajuste de sensibilidad sin el uso de herramientas
• Potenciómetro de ajuste de sensibilidad fácil de girar.
• Están disponibles tanto los tipos estándar como los de detección de agua.
• 3 modelos: Estándar, Alta velocidad y detección de marcas.

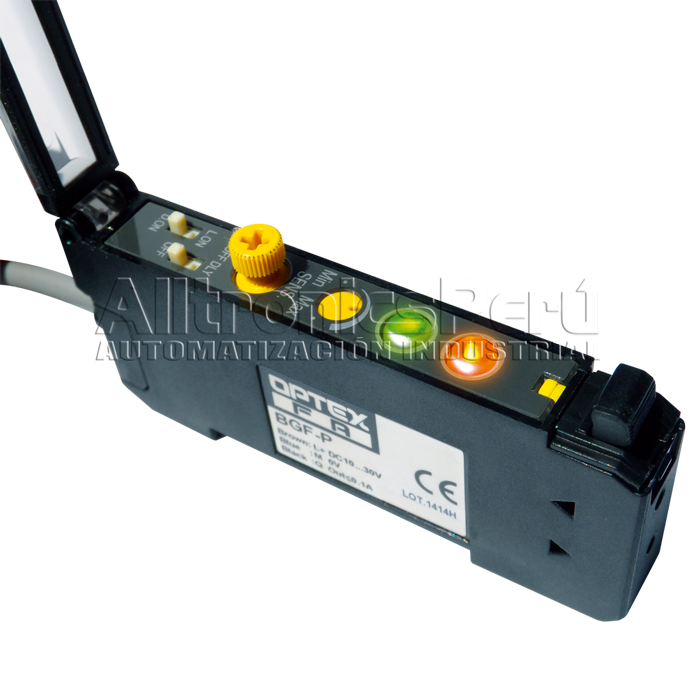

• Tipos alta velocidad (50 micro segundos) y LED verde para detección de marcas.
• Prevención contra diafonía: Protección IP66.
• Potenciómetro de ajuste de 10 vueltas para sintonía fina.
• Detección de amplia distancia.
• Objeto mínimo Ø 0.015mm.
• Alta velocidad de respuesta, 50µ seg.
Variación

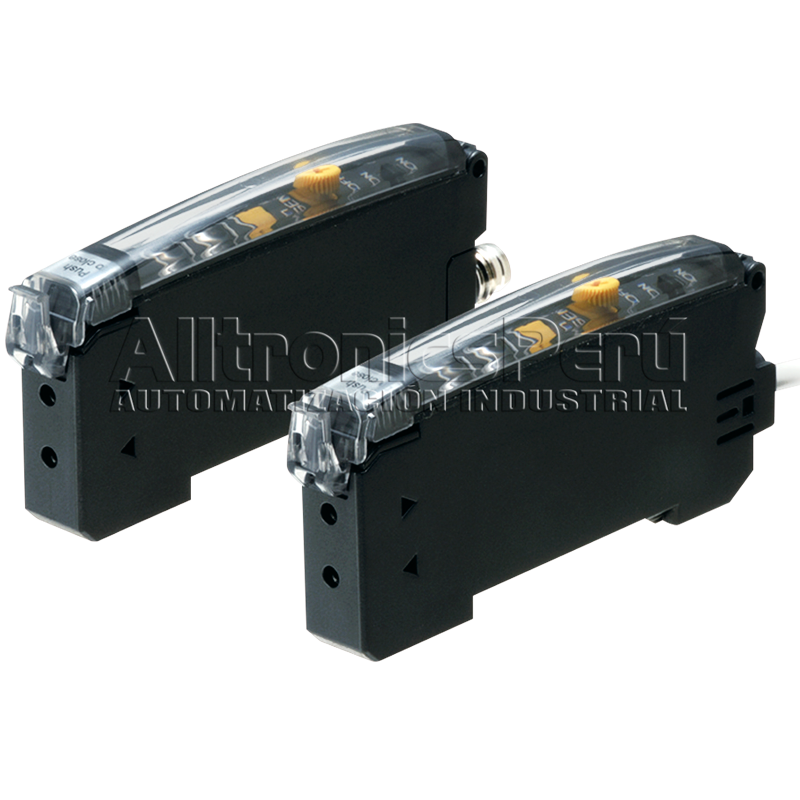

Tanto los amplificadores de tipo estándar como los de detección de agua están disponibles para satisfacer diversas aplicaciones. Los tipos de cable y los tipos de conector están disponibles para ambos.
Sensores de fibra estándar BRF-N, BRF-CN
Sensores de fibra que pueden detectar agua BIF-WN, BIF-CWN
Emplea un LED (longitud de onda: 1.45 μm) para la fuente de luz que es absorbida por el agua. La detección de agua es posible gracias al amplificador de detección de agua BIF-WN y a la unidad de fibra especializada que se muestra a continuación.
Potenciómetro de 10 vueltas para el ajuste de sensibilidad que se puede girar con los dedos
Dispone de un potenciómetro de 10 vueltas para los ajustes de sensibilidad que permite realizar ajustes fácilmente, incluso cuando son necesarios ajustes finos. Además, debido a que se puede girar con los dedos, no hay necesidad de preocuparse de que las roscas de los tornillos se dañen por los destornilladores, causando que los ajustes de sensibilidad ya no sean posibles".
Indicadores grandes
Equipado con indicadores de gran tamaño para facilitar la confirmación del estado de funcionamiento del sensor, incluso desde lejos
Bajo costo
Una opción de bajo coste de Optex FA.
Alta resistencia al agua: IP66
Cumple con los requisitos IP66 para amplificadores de tipo fibra. Amplía las posibilidades de uso de los sensores en entornos húmedos.
|
Modelo |
Modelo Estandar |
Tipo de alta velocidad |
Tipo de marca |
Tipo de humedad |
|
|---|---|---|---|---|---|
|
Independiente |
Tipo de cable |
BRF-N / P |
BRF-HN / HP |
BGF-N / P |
BIF-WN / WP |
|
M8 Tipo QD |
BRF-CN / CP |
BRF-CHN / CHP |
BGF-CN / CP |
BIF-CWN / CWP |
|
|
Distancia de detección (*1) |
90% 250mmX200mm DK-06 Fibra difusa |
150 mm |
50 mm |
40 mm |
30 mm difuso 100 mm unidireccional |
|
Tiempo de respuesta |
250 μs |
50 μs |
250 μs |
1 ms |
|
|
Control de salida |
Colector abierto NPN o PNP 100rnA/30VDC max. 1.8V/100mA max |
||||
|
Fuente de luminosidad |
LED Rojo |
LED verde |
LED infrarrojo |
||
|
Indicador LED |
Salida estable |
Verde |
|||
| Salida |
Naranja |
||||
|
Potenciómetro |
10 vueltas |
||||
|
Modo de funcionamiento |
Oscuro On/Luz On seleccionable |
||||
|
Temporizador |
Retardo de apagado 40mseg fijo |
||||
|
Voltaje de alimentación |
10 ~ 30VDC Incluye 10% rizado |
||||
|
Consumo de energía |
25mA/30V (30mA/30V tipo interconexión) |
||||
|
Iluminación ambiental |
Luz solar |
10,000 lx min. |
|||
| Lámp. Incandesc. |
3,000 lx min. Temperatura de funcionamiento |
||||
|
Temperatura de funcionamiento |
-25 ~ +55°C |
||||
|
Humedad de funcionamiento |
35 ~ 85% |
||||
|
Almacenamiento temp / humedad |
-40 ~ +70ºC/35 ~ 95% |
||||
|
Resistencia de aislamiento |
Min. 20MΩ/500VDC |
||||
|
Conformidad |
Pruebas EMC |
Norma CE |
|||
| Prueba final de falla |
Nivel 3 |
||||
|
Variación de temperatura |
±5% max. |
||||
|
Relación de compensación del LED |
-10% max./1000 h |
||||
|
Resist. vibración |
IEC68 |
10 ~ 55Hz, 1.5mm |
|||
|
Resist. a impactos |
IEC68 |
500m/s2 |
|||
|
Clase de protección |
Independiente |
lP66 |
|||
| Interconexión |
lP50 |
||||
|
Tiempo de calentamiento |
100ms max. |
||||
|
Circuito de protección |
Sobrecorriente (salida), Polaridad inversa, Cortocircuitos |
||||
|
Clasificación VED |
Clase 3 |
||||
|
Material |
cubierta |
PBT G10 |
|||
| cubierta |
PC |
||||
|
Dimensiones |
10.5 ancho x 80 largo x 35.5mm alto |
||||
|
Reglamento |
UL |
Reconocimiento CRU |
|||
| CE |
CE sign |
||||
*1 Vea Fibras Ópticas serie NF.
