• Formato compacto • Entrada analógica • Salidas integradas • Alimentación multi-tensión

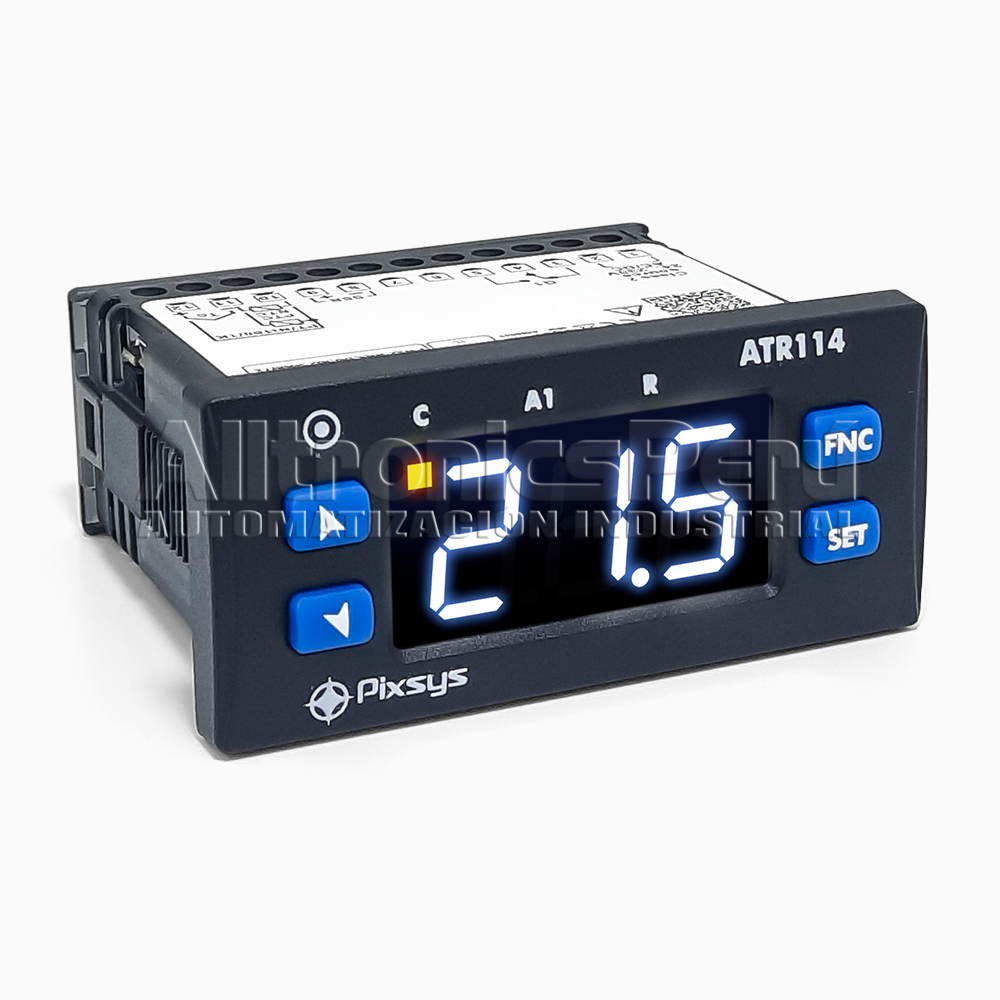

Este controlador PID ultracompacto de Pixsys garantiza una regulación industrial precisa y estable. Su diseño robusto con frontal IP65 permite una integración sencilla en espacios críticos. Además, destaca por su configuración inalámbrica mediante tecnología NFC, optimizando el mantenimiento y la puesta en marcha.
Características principales:
• Programación inalámbrica mediante tecnología NFC.
• Entrada universal para múltiples sensores.
• Control PID con sintonización automática.
• Pantalla de alta visibilidad frontal.
• Protección estanca con grado IP65.
• Diseño compacto para paneles reducidos.
|
Modelo |
Descripción de Hardware | Alimentación / Consumo |
|---|---|---|
|
ATR114-ABC |
1 entrada analógica + 1 relé 5A + 1 DO |
24..230 VAC/VDC ±15% 50/60 Hz - 5 Watt |
|
ATR114-AD |
1 entrada analógica + 1 relé 5A + 1 DO | 12..24 VAC/VDC ±10% 50/60 Hz - 4 Watt |
|
Parámetro |
Especificación |
|---|---|
|
Pantallas |
3 dígitos 14.2 mm (0.56 pulgadas) |
|
Condiciones operativas |
Temperatura: 0-45 °C, Humedad: 35..95 uR%, Altitud máx.: 2000 m |
|
Sellado |
IP65 panel frontal (con junta), IP20 caja y terminales |
|
Materiales |
Caja y panel frontal: PC UL94V2 autoextinguible |
| Peso | Aprox. 120 g |
|
Componente |
Descripción | Precisión / Tolerancia |
|---|---|---|
|
Entrada Analógica (AI1) |
Configurable vía software. |
Tolerancia (25 °C): ±0.2% ±1 dígito (sobre F.s.) para termopar, termorresistencia y V/mA. Compensación de unión fría: -25... 85 °C (Precisión 0.1 °C/°C). |
|
Salidas de Relé |
Configurable como salida de comando. | Contactos: 5 A - 250 VAC (Carga resistiva). |
|
Salidas SSR |
Configurable como salida de comando. | 12 V, 25 mA. Carga mínima 1 mA. |
|
Función |
Rango / Descripción |
|---|---|
|
Algoritmos de regulación |
ON-OFF con histéresis. P, PI, PID, PD con tiempo proporcional. |
|
Banda proporcional |
0..999 °C o °F |
|
Tiempo integral |
0..999 seg (0 excluye) |
|
Tiempo derivativo |
0..999 seg (0 excluye) |
|
Funciones del controlador |
Sintonización (Tuning) manual o automática seleccionable, protección de consignas (setpoints) de comando. |
|
Método |
Instrucciones / Detalles |
|---|---|
|
Por teclado |
Instrucciones en el manual completo. |
|
Software LabSoftview |
Disponible en la sección de descargas del sitio oficial: www.pixsys.net |
|
App MyPixsys |
Descargable en Google Play Store®. Utiliza protocolo NFC-V (ISO/IEC 15693) a una frecuencia de 13.56 MHz. El dispositivo actúa como una VICC. |
