Panel HMI TD240 AD

Panel HMI con soft-PLC integrado. Display 3,5", 320x240 mm. 256 colores. Pantalla táctil resistiva. 2 puertos serie RS232/RS485. Alimentación 12...24 V AC/DC.

PIXSYS

PLC

Disponible

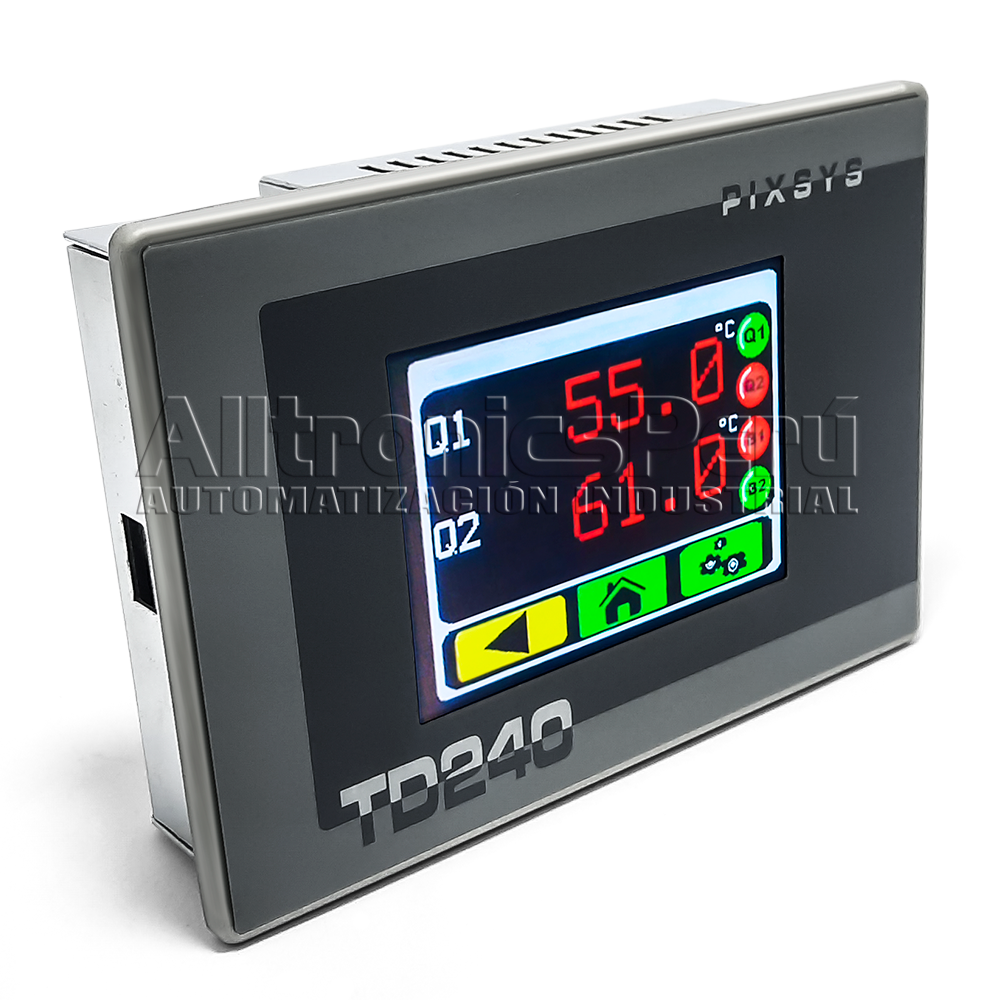

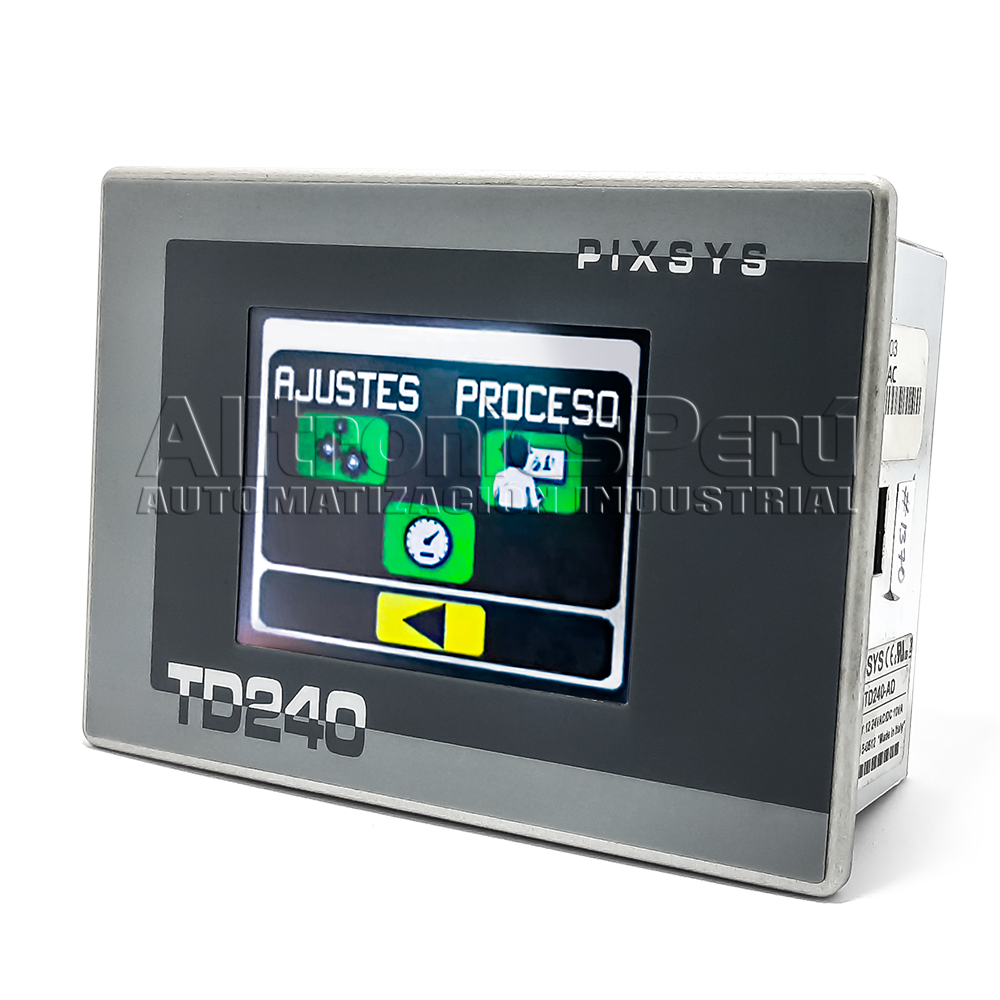

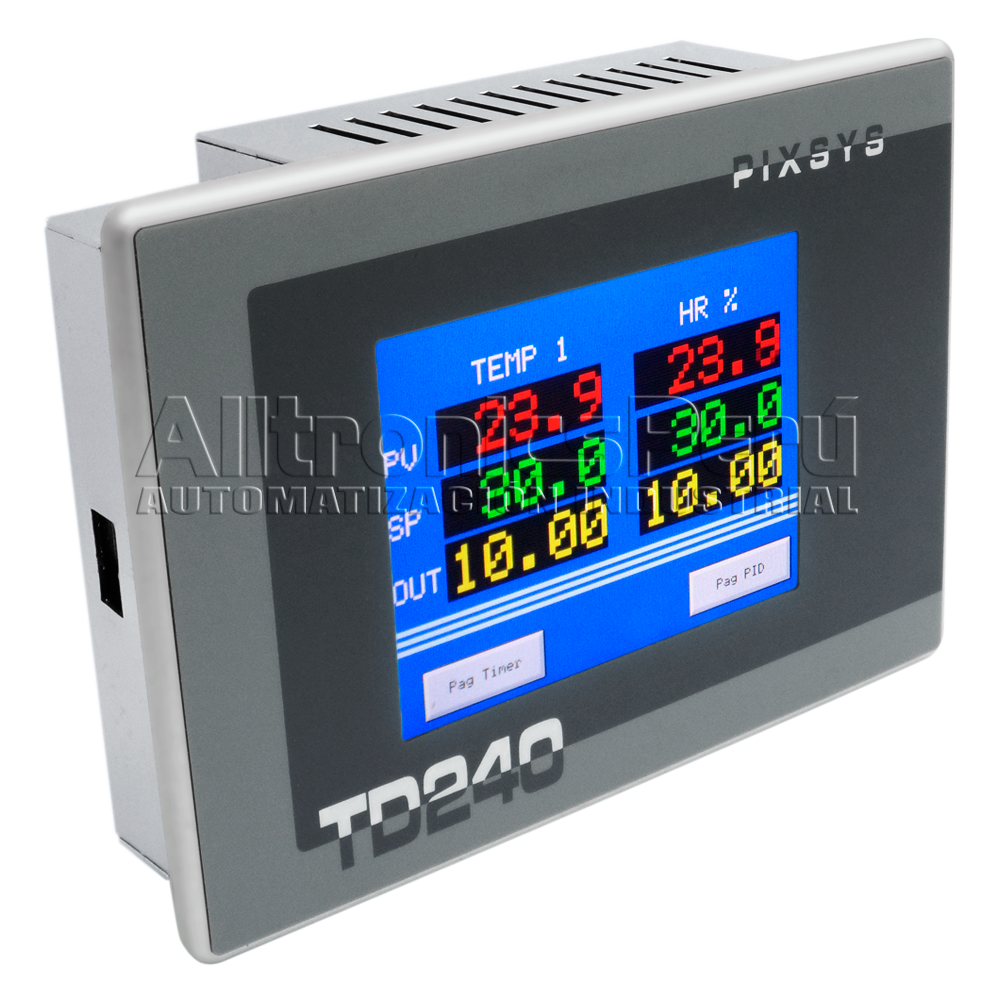

Panel HMI TD240 AD

Panel HMI TD240 AD

Solicitar este Producto
Description del producto

Panel HMI TD240 AD
Pantalla táctil de 3.5", con soft-PLC integrado

El panel operador TD240 es el Panel HMI más compacto en la gama con soft-PLC integrado. La presencia de dos Buses seriales (RS232 y RS485) garantizan la conectividad con todos los dispositivos que integran el protocolo Modbus RTU.
Además se dispone de una versión con I/O digitales y analógicas integradas (TD240-11AD), que permite realizar un sistema de control completo y compacto.
La programación del Soft-PLC integrado es posible a traves del ambiente de desarrollo proprietario PLProg con lógica LADDER. La integración con la parte gráfica viene a traves del aplicativo proprietario TdDesigner, che permite la realización de simples sinopticos.

Caracteristicas generales

Datos generales

Contenedor: 140x100 (frontal) x 40 mm (versión -AD) o 65mm (versión -11AD)
Alimentación: 12..24V AC/DC ±15% 50/60 Hz (versión -AD) , 12..24VDC (versión -11AD)
Consumo de energía: 10VA
Display: Display LCD TFT 3,5" - 256 colores con touch resistivo integrado (duración típica iluminación 10000h@25°C)
Condiciones ambientales: Temperatura 0-45 °C, humedad 35..95 uR% (sin condensación)
Material: Frontal: aluminio con cobertura en poliestere; Contenedor: acero cromado
Peso: Aprox. 690g (versión -AD), Aprox. 750g (versión -11AD)
Protección: Frontal: IP54, Contenedor y bornes: IP20
Configuración veloz: SLOT MemoryCard (MMC) per recargar aplicativo (lógica+grafica)
Expansiones seriales: Módulos Pixsys MCM260-1/2/3/4/5 u otros dispositivos Modbus



Detalles de entradas y salidas

Entradas

4 Analógicas: Selección entre Termopares K, J, S, R, T, E (30000 puntos, compensación automática de la unión fría 0..50°C, precisión @25°C ±0,3% F.S.), Termorresistencias PT100, PT500, PT1000, Ni100, PTC1K, NTC10K (B 3435K) (50000 punti), Entradas lineares 0/4..20mA (50000 puntos), 0..20mV (50000 puntos), 0..1/10V (50000 puntos) (versión -11AD)
Digitales: TTL/PNP, hasta 16 seleccionables como entradas/salidas (versión -11AD)
3 entradas para Encoder: Hasta 3 Encoder mono / bidireccionales sobrepuestos a 9 entradas PNP (24bit, hasta 80Khz, modo de conteo x1 - x2 - x4) (versión -11AD)

Salidas

Digitales: Hasta 16 entradas digitales (versión -11AD)
4 Analógicas: 0..10V (versión -11AD). Resolución 16bit
Puertas seriales: 2 Puertas de comunicación con interfaz RS232/RS485



Características del software

Datos generales

Programación lógica: Software Pixsys PLProg, diagramas Ladder; 10Kword variabili VW, 800 marker (relés lógicos), 128 bistables, 128 timer a 16 bit, 64 contadores up-down, funciones matemáticas y lógicas, funciones rescale, contacto con bit
Programación interfaz gráfica: Software Pixsys TDdesigner
Protocolos de comunicación: Modbus RTU master/slave; modalidad Free-Port para protocolos Modem o dispositivos proprietarios
Memoria: Flash de 384 KByte para programación, Ram de 20KByte (10K word) a retención (hasta 6 meses), EEProm de 62 KByte (31K word)
Reloj: Real-Time clock, con bateria de Back-up
Algoritmos regulación entradas analógicas: P, PI, PID, PD
