Módulos MCM260 de expansión digitales para PLC; la comunicación con otros dispositivos se realiza mediante protocolo Modbus o CANopen.
Estos módulos están diseñados para la adquisición y gestión de E/S remotas y para la expansión de redes basadas en PLC, PC o HMI. RS485 multipunto para ModbusRTU o alternativamente un CANbus.
CANopen permite la integración tanto con dispositivos Pixsys como equipos de otros fabricantes (incluidos archivos EDS para CANbus).
|
Modelo |
Generalidades |
|---|---|
|
MCM260-1AD |
16 Salidas digitales 700mA |
|
MCM260-2AD |
16 Salidas digitales PNP |
|
MCM260-3AD |

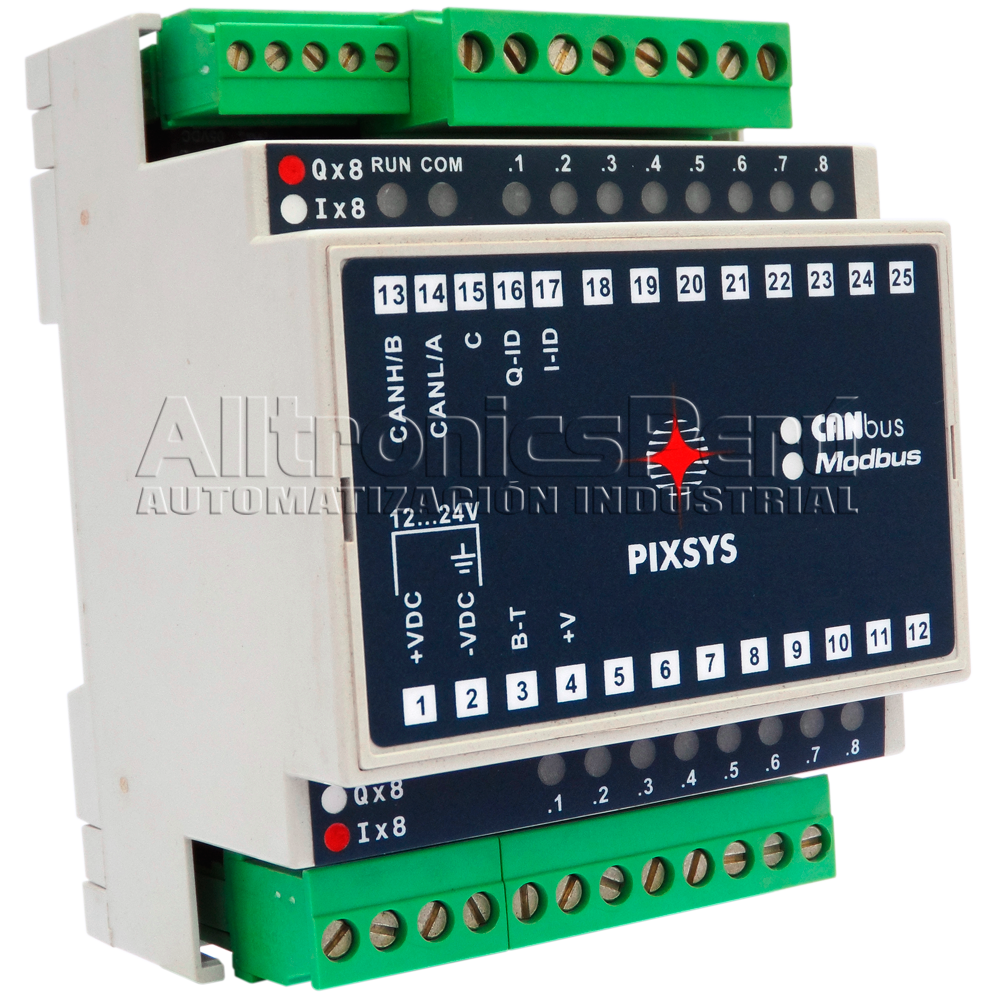

8 Salidas digitales 700mA + 8 Entradas digitales PNP |
|
MCM260-4AD |

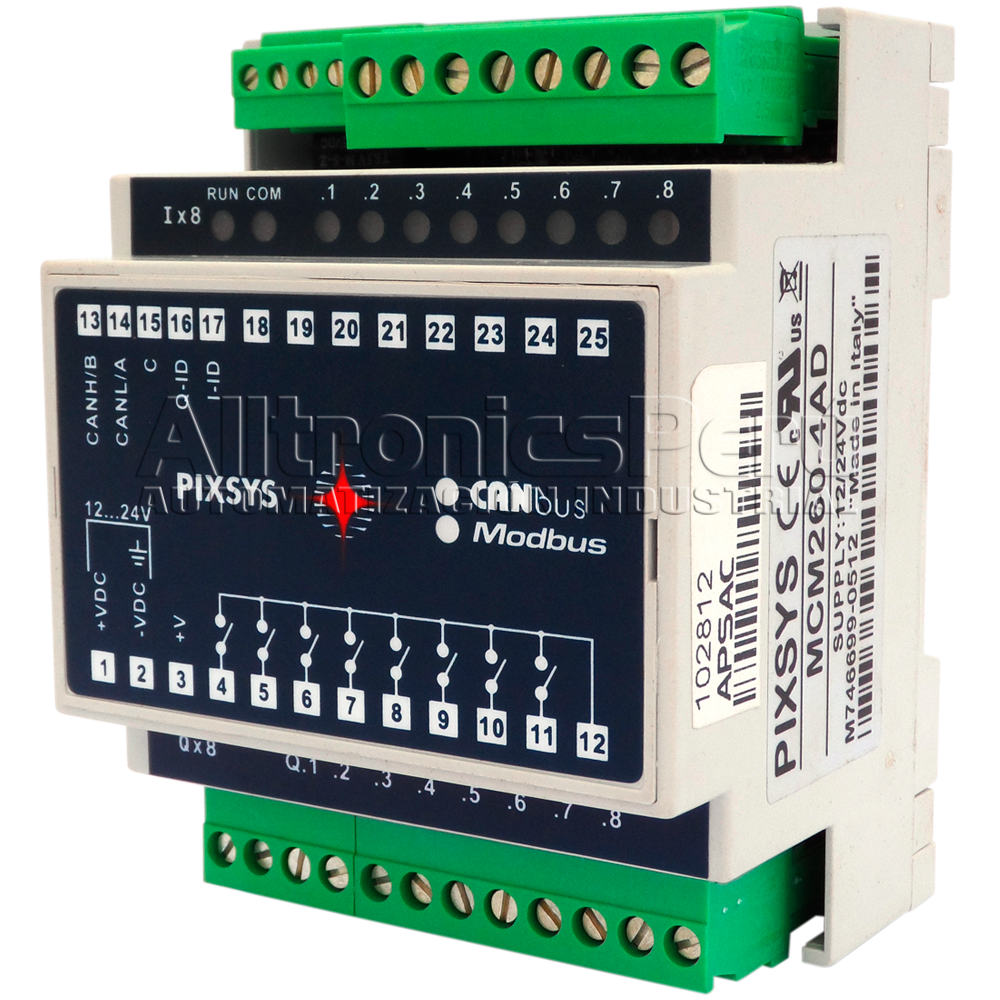

8 Salidas relé 5A + 8 Entradas digitales PNP |
|
MCM260-5AD |

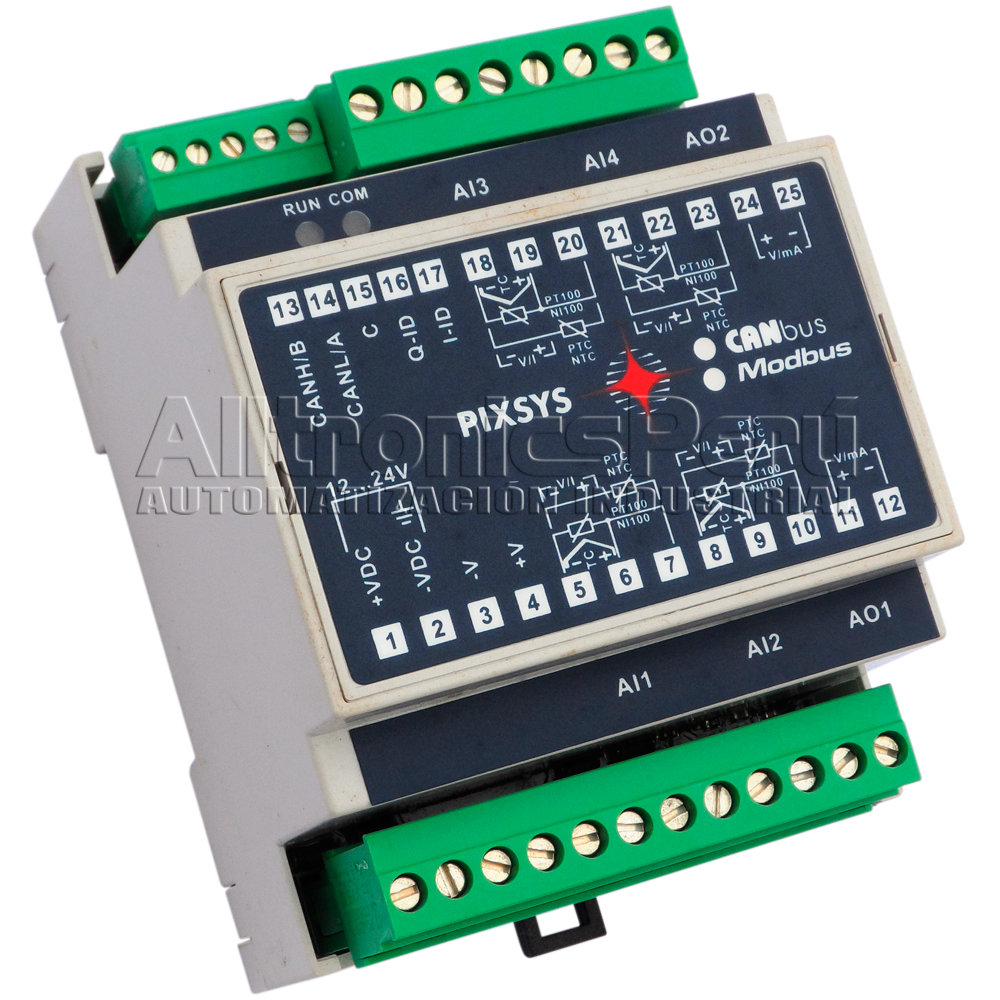

4 Entradas analógicas universales + 2 Salidas analógicas V/mA |
|
Datos generales |
|
|---|---|
| Caja: | Estándar DIN43880 90 x 71 x 58 (H) mm con montaje en carril DIN EN50022 |
| Fuente de alimentación: | 12...24Vac/Vdc ±15% 50/60 Hz |
| Consumo: | 2W..4W |
| Cond. de funcionamiento: | Temperatura 0-45 °C, humedad 35..95 uR%. |
| Sellado: | Noryl V0 |
| Peso: | Alrededor de 255 g |
| Sellado: | Contenedor IP20 |
|
Entradas |
|
|---|---|
| Analógico 16 bits: | 4 Seleccionables para TC, K, J, S, R, PT100, PT500, PT1000, Ni100, PTC, NTC, 0/4..20 mA, 0/1..10 V, Potenciómetro FS 6/160Kohm (código -5AD) |
| Analógico 10 bits: | 2 Entradas 0...10Volt / 500 Hz (superpuestas a 2 entradas digitales en los códigos -2AD/-3AD/-4AD) |
| Digital: | 8 Entradas PNP (códigos -3AD/-4AD) 16 Entradas PNP (código -2AD) |
| Contadores / Encoder: | 2 Entradas para contadores de 2Khz o 1 entrada para Encoder incremental a 10Khz (superpuesta a 2 entradas digitales en los códigos -2AD/-3AD /-4AD) |
|
Salidas |
|
| Digital: | 16 Digital 700mA (código -1AD), 8 Digital 700mA (código -3AD) |
| Analógico: | 2 seleccionables como 0...10Volt o 4...20mA 12 Bit (código -5AD) |
| Relés: | 8 relés 5A carga resistiva (código -4AD) |
| Puertos de comunicación: | 1 serie RS485 sobre terminal extraíble + 1 Bus CANopen con Fichero EDS para configuración de red |
|
Datos generales |
|
|---|---|
| HMI - Interfaz del operador: | TD240 / TD320 / TD640 / TD800 / SCADA para control o supervisión de cualquier planta industrial. |
| Protocolo para RS485: | Modbus RTU Slave hasta 57600 Baudios |
