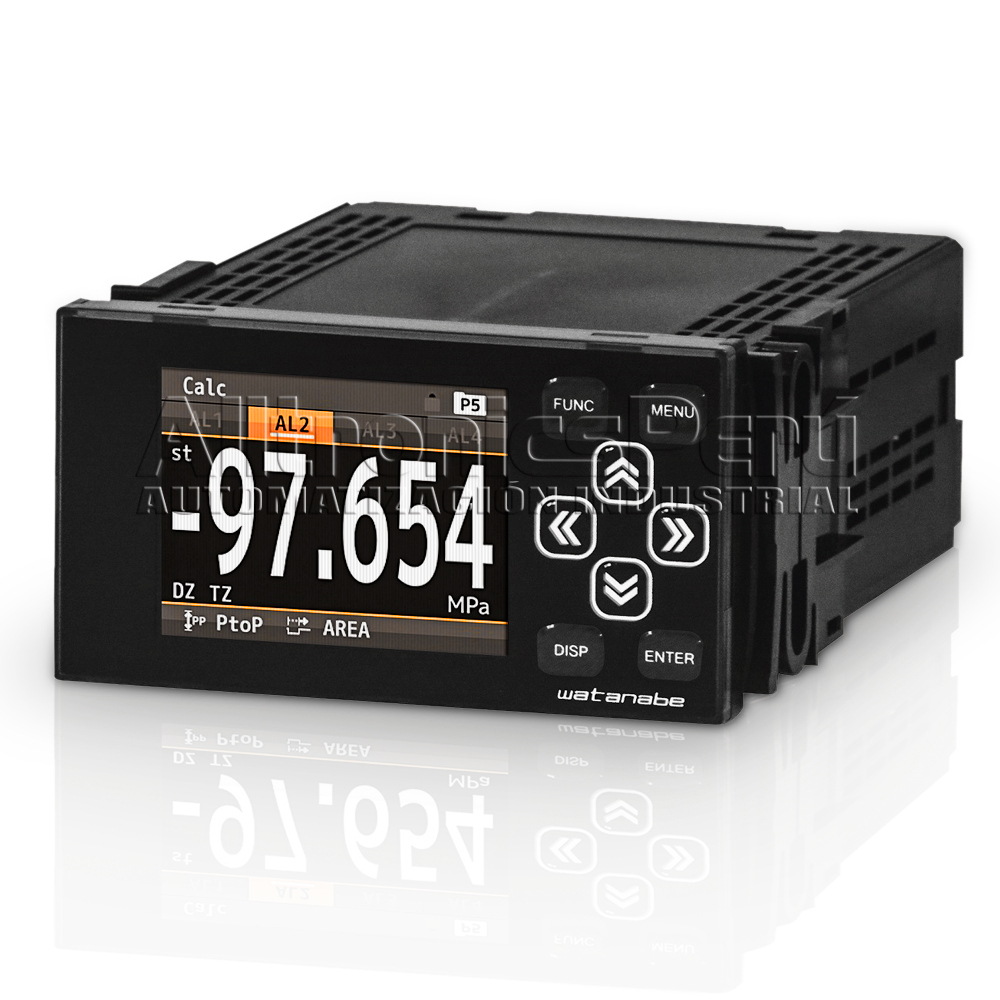

WPMZ-1 Medidor de Panel Gráfico Digital (Voltaje/Corriente DC)

Modelo WPMZ-1 Medidor de Panel Gráfico Digital (Voltaje/Corriente DC)

Voltaje DC/Entrada de corriente, Rango de muestreo de alta velocidad, Función de registros de alarma.

Marca : WATANABE

Categoria : PROCESOS

Stock : Disponible

Manual:

Solicitar este Producto

Description del producto

Modelo WPMZ-1 Medidor de Panel Gráfico Digital
(Voltaje/Corriente DC)

El WPMZ-1 es para medir voltaje / corriente CC, y es especialmente adecuado para muestreo de alta velocidad en la línea de producción en el proceso de fabricación en fábrica. Recomendamos usarlo en la inspección de piezas para acortar el proceso de inspección por juicio NG y juicio de liquidación, etc.

• Entrada de voltaje / corriente CC

• Frecuencia de muestreo de alta velocidad (1 canal: 4000 veces / seg, 2 canales: 2000 veces / seg)

• Fácil de leer por la pantalla LCD TFT a todo color de 2,4 pulgadas.
• Función de registro de alarmas hasta 8 datos de tendencias de alarmas.
• Se puede seleccionar la visualización de [Valor], [Gráfico de barras] y [Gráfico de tendencia] según la medición.
• Tipo de entrada estándar de 1ch, y también tipo de entrada de 2ch que se puede utilizar para una medición especial.

Especiﬁcaciones principales

Fuente de alimentación

- 100 ～ 240VAC ± 10%

- 12VDC ± 10%

- 24 ～ 48VCC ± 10%

Entrada: Ach / Bch

Entrada de voltaje / corriente CC (entrada de proceso).

Salida opcional

- Salida analógica

- Salida BCD (colector abierto NPN / PNP)

- RS-232C

- RS-485 (Modbus RTU)

Salida del comparador (AL1 ～ AL4)

- Salida de colector abierto (NPN / PNP)

- Salida de relé (normalmente abierto)

Especificaciones técnicas

CARACTERÍSTICA	ESPECIFICACIONES
Canal de medición:	1 o 2 canales
Pantalla:	LCD TFT de 2,4 pulgadas Entrada 1canal: Resultados de la medición de la entrada Ach. Entrada de 2 canales: resultados de la medición de la entrada Ach (1 canal), resultados de la medición de la entrada Bch (2 canales) o resultados del cálculo resultados de la medición de la entrada Ach (1 canal) y Bch (2 canales). • Resultados de medición y resultados de cálculo de la entrada Ach (1ch) o Bch (2ch).
Rango de visualización:	－99999 a 99999
Cero pantalla:	Dirigiendo la supresión del cero.
Punto decimal:	Posibilidad de ajuste arbitrario
Advertencia de sobrecarga:	OVER o - OVER cuando se excede el rango de entrada o el rango de visualización.
Rango de temperatura y humedad de funcionamiento:	-5 a 50 °C, 35 a 85% RH (Sin condensación).
Rango de temperatura y humedad de almacenamiento:	-10 a 70 °C, 60% HR o menos.
Fuente de alimentación:	100 a 240VAC ±10% 50/60 Hz 12VDC ±10% 24 a 48 VDC ±10%
Consumo de energía:	10VA (100VAC), 14VA (240VAC), 6W (12VDC), 6W (24VDC), 6.5W (48VDC)
Alimentación de los sensores:	12VDC ±10% 100mA máx. / 24VDC ±10% 50mA max. - Cuando la entrada de 2 canales, la corriente permitida de Ach y Bch juntos estará por encima de la corriente. - 1.2W máx. cuando la combinación de 12VDC y 24VDC.
Dimensiones:	96mm(W) x 48mm(H) x 145mm(D), 1/8 tamaño DIN
Peso:	Aprox. 350 grs.
Tensión soportada:	Fuente de alimentación de CA: 3000 VCA durante 1 minuto: entre el terminal de la fuente de alimentación - entrada / control externo / salida del comparador / salida opcional Fuente de alimentación DC : 1500 VCA durante 1 minuto: entre el terminal de la fuente de alimentación - entrada / control externo / salida del comparador / salida opcional. Fuente de alimentación AC / DC: 1500 VCA durante 1 minuto: entre el terminal de entrada - control externo / salida del comparador / salida opcional Entre caja - cada terminal: 3000 VCA durante 1 minuto Entre los canales de entrada: 1500 VCA durante 1 minuto
Resistencia de aislamiento:	100 MΩ (500 V CC) o más entre los terminales anteriores.
Protección:	IP66 (bisel frontal).
Altitud nominal:	2000m o menos
Categoría de medida:	II
Nivel de contaminación:	2
Norma EN aplicable:	EN61326-1 (EMS: Instalaciones industriales; EMI: Clase A). "Se aplica a una longitud de cable de 30 mo menos" EN61010-1 EN50581
Material / color de la caja:	Policarbonato, negro UL94V-0

Mas datos Técnicos
