Indicador con entrada strain-gauge 96x48. Funciones de visualización. Alarma y retransmisión de señal. Alimentación multi-tensión. Serial de comunicación.

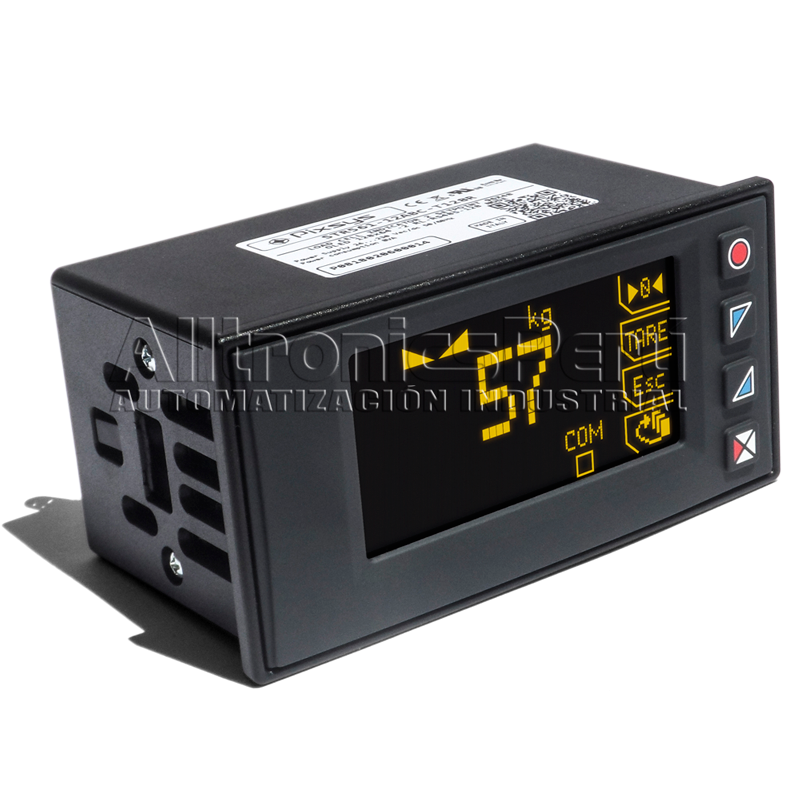

El indicador STR561 con entrada para galgas extensométricas está diseñado como visualizador para células de carga y transductores de presión de fusión (mV/V) e incluye fuente de alimentación aislada para la galga extensométrica.
Frecuencia de conversión programable hasta 1,2 KHz y resolución de hasta 24 bits de gran precisión.
Modos de calibración seleccionables de la entrada analógica (peso de la muestra, porcentaje del valor de fondo de escala, valor mV/V).
Múltiples opciones para la gestión de tara, totalizador, funciones de suma, visualización de la tendencia del proceso con base temporal programable o gráfico de barras con umbrales de alarma/evento.
Implementado con modo auto-configuración para algunos transductores Dynisco Melt, simplificando los ajustes requeridos del usuario.
Conectividad RS485 estándar con protocolo Modbus RTU/Slave.
La interfaz STR561 también se puede configurar a través de NFC con MyPixsys APP, sin necesidad de encender el instrumento o a través de menús de texto en varios idiomas desde el teclado frontal.
|
Modelo STR561-12ABC |
|
|---|---|
|
STR561-12ABC-T128R: |
1 Entrada analógica para celdas + 2 Relés + 1 Analógica 0/4..20mA + RS485 / Alim. 24..230V AC/DC |
|
Contenedor: |
96x48 (Frontal) x 48 mm (1/8Din) |
|
Alimentación: |
24..230V AC/DC ±10% 50/60 Hz (aislamiento galvánico 2500V) |
|
Consumo: |
6VA |
|
Display: |
OLED monocromático amarillo |
|
Condiciones ambientales: |
Temperatura 0-45 °C, humedad 35..95 uR% (sin condensación) |
|
Material: |
Contenedor: Policarbonato V0 |
|
Protección: |
Panel frontal: IP54 (IP65 con guarnición), Contenedor y borneras: IP20 |
|
Peso: |
165 grs. |
|
Cableado: |
Con borneras a extracción y bloqueo a resorte |
|
Configuración veloz: |
Memory Card microUSB, APP. MyPixsys (dispositivos Android) |
|
Campo de visión: |
-999999 ... +999999 |
