Con entrada de extensímetro está diseñado como una pantalla para celdas de carga y sensores de presión de fusión (mV/V), incluye fuente de alimentación aislada para el extensímetro . Se pueden seleccionar diferentes modos de calibración de entrada analógica (peso de la muestra, valor porcentual en la escala completa, valor mV/V).
Funciones de visualización, alarma y retransmisión de señal, alimentación multi-tensión, serial de comunicación.

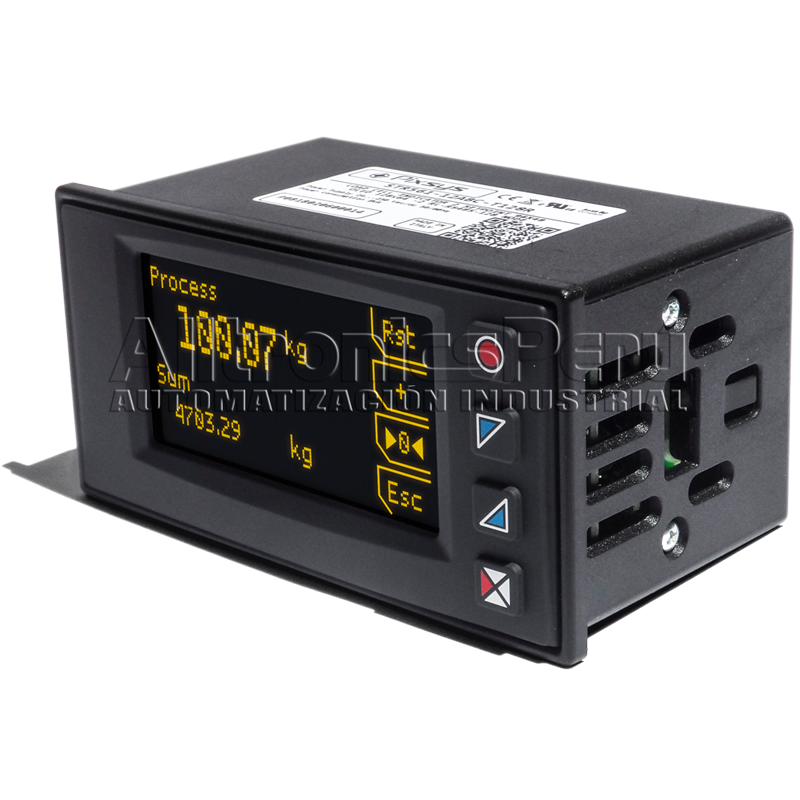

Este indicador con entrada strain-gauge STR561 nace como visualizador para celdas de carga y sensores de presión e incluye la alimentación aislada para el strain-gauge. Presenta frecuencia de conversión configurable hasta 1.2 KHz y resolución hasta 24bit que garantizan una elevada precisión. Se seleccionan diferentes modos de calibración de la entrada analógica (peso muestra, valor porcentaje en fondo escala, valor mV/V). Entre las funciones software a mencionar se encuentran las múltiples opciones para la gestión de la calibración, funciones de Totalizador, Suma, visualización trend de proceso con base a tiempos configurables o gráfico de barra con umbrales de alarma/evento. Ha sido también implementada una modalidad de auto-configuración para algunos sensores Melt Dynisco, simplificando las configuraciones pedidas al usuario. La conectividad se garantiza con el standard RS485 con protocolo Modbus RTU/Slave. Para una máxima flexibilidad de uso es posible escoger entre la instalación en horizontal o en vertical. Factor distintivo común a toda la serie STR es la innovdora interfaz multi-idioma, con menú de texto que permiten una navegación intuitiva y veloz entre los parámetros y las páginas de visualización. También es posible escoger entre cinco idiomas.
|
MODELO STR561-12ABC |
|
|---|---|
|
STR561-12ABC-T128R: |
1 Entrada analógica para celdas + 2 Relés + 1 Analógica 0/4..20mA + RS485 / Alim. 24..230V AC/DC |
|
Contenedor: |
96x48 (Frontal) x 48 mm (1/8Din) |
|
Alimentación: |
24..230V AC/DC ±10% 50/60 Hz (aislamiento galvánico 2500V) |
|
Consumo: |
6VA |
|
Display: |
OLED monocromático amarillo |
|
Condiciones ambientales: |
Temperatura 0-45 °C, humedad 35..95 uR% (sin condensación) |
|
Material: |
Contenedor: Policarbonato V0 |
|
Protección: |
Panel frontal: IP54 (IP65 con guarnición), Contenedor y borneras: IP20 |
|
Peso: |
165 grs. |
|
Cableado: |
Con borneras a extracción y bloqueo a resorte |
|
Configuración veloz: |
Memory Card microUSB, APP. MyPixsys (dispositivos Android) |
|
Campo de visión: |
-999999 ... +999999 |
