Modelo STR550 - Indicador/Medidor de panel

Pantalla frontal en membrana siliconada. Display LCD 128x64. Entrada analógica universal.

PIXSYS

TEMPERATURA

Disponible

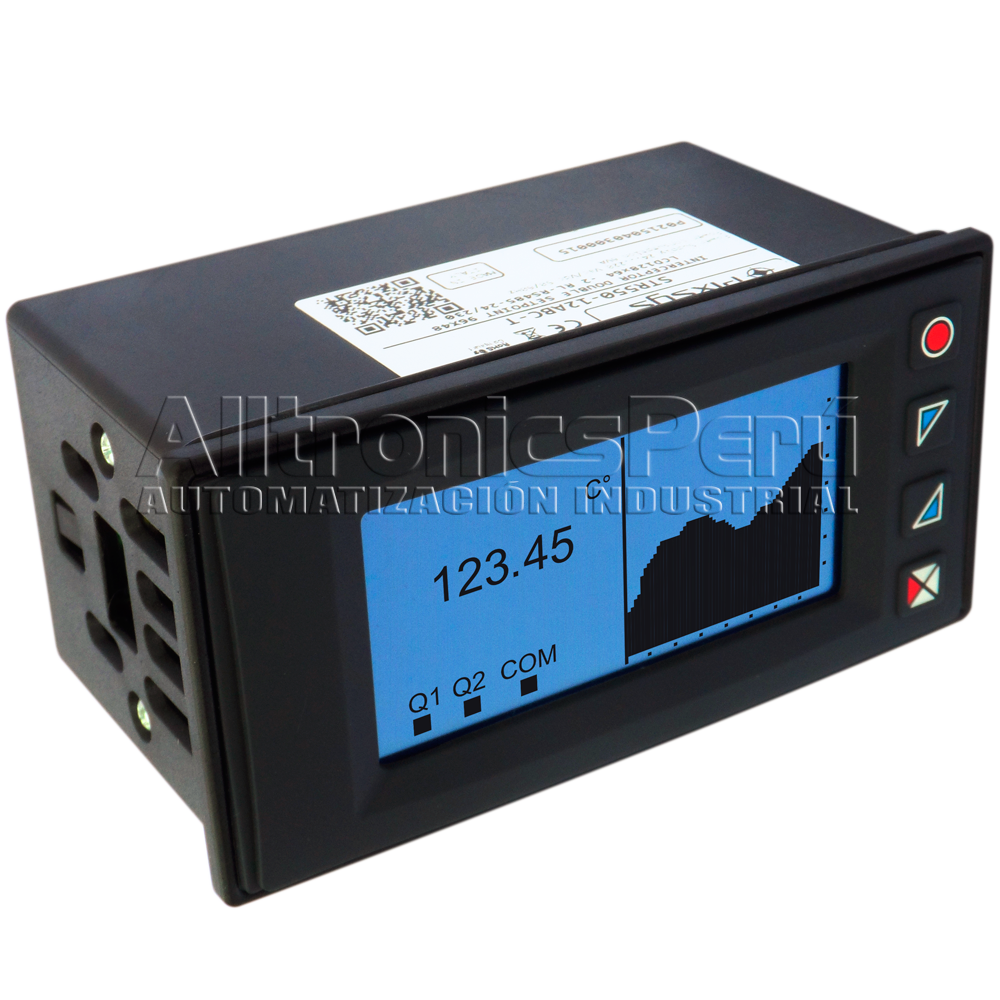

Modelo STR550  - Indicador/Medidor de panel

Modelo STR550  - Indicador/Medidor de panel

Solicitar este Producto
Description del producto

Modelo STR550
Indicador-Medidor de panel

Interceptor - Indicador / interceptor / Visualizador veloz, formato 96 x 48 (1/8 DIN) con función Tracker integrada. Pantalla frontal en membrana siliconada IP54 con 4 botones, display LCD 128x64 monocromatico con color de la retroiluminación configurable desde parámetro. Visualización de variables de proceso, parámetros, trazas y Bar Graph en modo horizontal (96x48) o vertical (48x96). Este dispositivo está dotado de entrada analógica universal (RTD/TC/Entradas lineares standard) para la adquisición de señales de proceso aunque con transitorio veloz (muestreo hasta 242Hz/4,2 ms).
Como la mayor parte de la instrumentación Pixsys, aunque el STR550 en un único código contiene todas las soluciones hardware más pedidas: 2 relés utilizadas en varias modalidades de alarma, dos salidas lineares 0...10Volt y 0/4...20mA pqrq lq retransmisión veloz de las variables de proceso, una serial Slave RS485 Modbus RTU par interfaz con redes PLC, OP, SCADA/Panel PC. Completan la dotación 2 entradas digitales configurables y una alimentación 24Vdc/30mA para sensores externos tipo Loop Powered.
El instrumento gestiona funciones tipo la memorización de los valores de pico máximo, pico mínimo, pico-pico, la función "Totalizer" típica en los controles de flujo y "Suma" para el uso como balanza.
Para la configuración, además de los tools Pixsys habituales (Memory Card y software Labsoftview), está presente también un canal con tecnología Wireless RFid (NFC) utilizado con los nuevos dispositivos Pixsys RF-Programmer. La alimentación del dispositivo es a rango extendido de 24 a 230 Vac/Vdc.



Carácteristicas generales

GENERALIDADES MODELO STR550

Contenedor:

96x48 (Frontal) x 48 mm (1/8Din)

Alimentación:

24..230V AC/DC ±10% 50/60 Hz (aislamiento galvanico 2500V)

Consumo:

6VA

Display:

LCD con retroiluminación 8 colores

Cond. ambientales:

Temperatura 0-45 °C, humedad 35..95 uR% (sin condensa)

Material:

Contenedor: Policarbonato V0

Peso:

165 Grs.

Protección:

Panel frontal: IP54 (IP65 con guarnición), Contenedor y borneras: IP20

Configuración veloz:

Memory Card, software LabSoftView

Cable:

Con borneras a extracción y bloqueo a resorte



Carácteristicas Software

DATOS DE SOFTWARE

Control alarmas:

ON - OFF con histéresis

Modalidad de alarma:

Absoluta / Umbral, Banda con acción instantanea/retardada/retentiva y desde entrada digital / Ruptura sonda / activación desde Serial

Función Suma:

Con Entrada digital o desde frontal suma de diferentes medidas de proceso en el tiempo

Función Totalizador:

Visualización proceso instantaneo y medida total desde último reset

Función Gráfico:

Visualización Trend con base tiempos configurable desde 1seg a 3600seg total 4K word de memoria

Retransmisión Analógica:

Retransmisión de los valores de proceso / setpoint en las salidas analógicas

Retransmisión en serial:

Retransmisión de los valores de proceso / setpoint / parámetros en serial RS485

Función Latch-on:

Procedimiento semi-automático de aprehensión de los límites en entradas lineares

Menù multi-idioma:

Ingles/Italiano/Aleman/Frances/Español

Cambio Color LCD:

Cambio color automático de la retroiluminación en base a eventos alarma

Visualización unidad de medida:

Posibilidad de escoger la unidad de medida del proceso a visualizar



Más datos Técnicos
