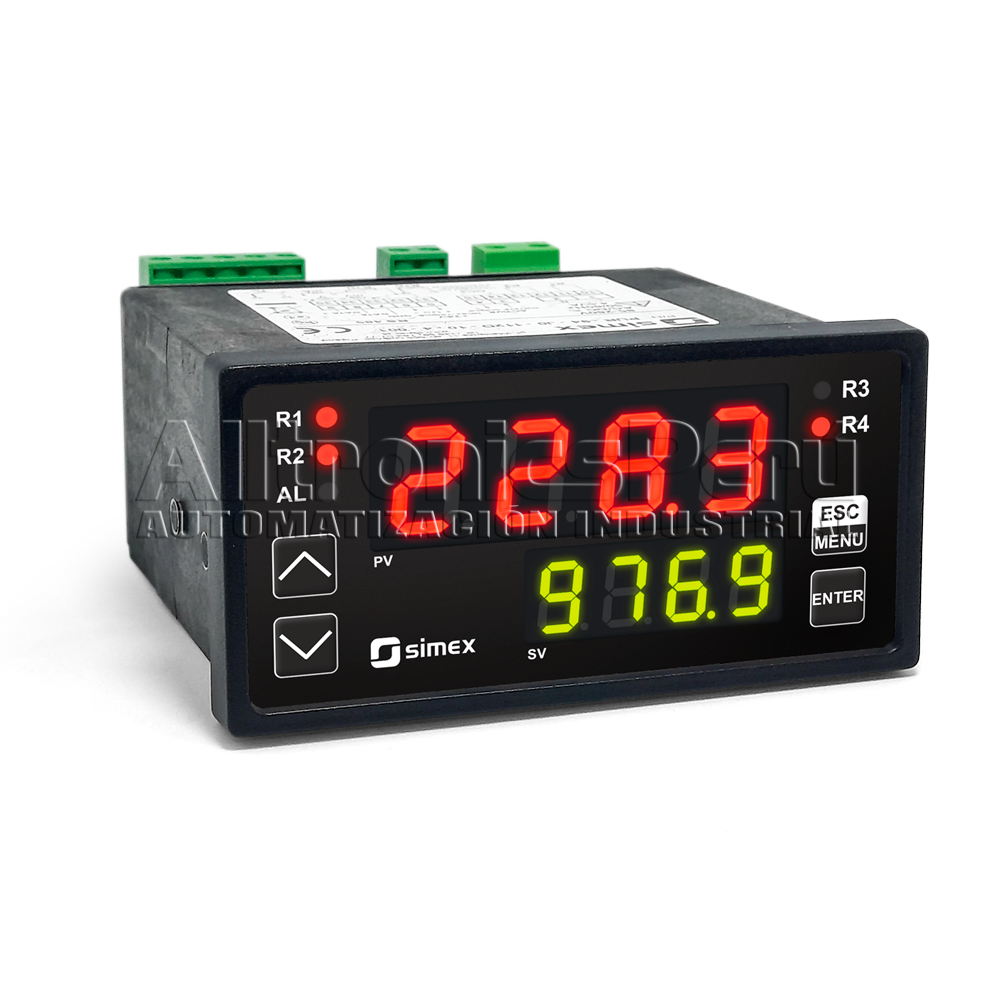

Modelo PUR-94D-G-J0-112D-10-4-001 - Indicador/controlador

Regulador PID, Pantalla LED doble, Entrada universal, RS-485 / Modbus RTU.

SIMEX

PROCESOS

Disponible

Modelo PUR-94D-G-J0-112D-10-4-001 - Indicador/controlador

Solicitar este Producto
Description del producto

Modelo PUR-94D-G-J0-112D-10-4-001
Indicador/controlador

• Regulador PID
• Histéresis ON-OFF, dos lazos de regulación, Auto-tuning, Fuzzy-Logic
• Pantalla LED doble:
 - PV - valor medido,
 - SV - valor de consigna
• Entrada universal: 0/4-20 mA, 0-10V, 0-150 mV, RTD o TC
• Salidas REL 5A / OC (SSR)
• Salida analógica: activa o pasiva, salida de alimentación 24 V CC
• RS-485 / Modbus RTU
• Detección del valor de pico de la señal
• Software de configuración gratuito S-Config.



Datos Técnicos

ESPECIFICACIÓN

DETALLE

Indicación:

PV - verde, SV - rojo

Tipo de entrada:

1 x universal

Tipo de salida:

2 x relé + 1 x colector abierto + 1 x analógica (0/4...20 mA, activa, no aislada)

Interfaz de comunicación:

RS-485 / Modbus RTU

Alimentación:

85...260V AC/DC

Opciones:

sin opciones



PUR-94D es un controlador de dos pasos y, al mismo tiempo, un avanzado controlador PID con dos lazos de control, apoyado por la función de auto-tuning y el algoritmo Fuzzy-Logic. Durante el proceso de medición sólo está disponible un tipo de entrada. Gracias a la amplia gama de curvas características , el controlador puede utilizarse en diversos sistemas de control de procesos. La salida de 24 V CC / 100 mA está diseñada para alimentar transductores de medición, y el puerto RS-485 permite la transmisión de datos en sistemas de supervisión de procesos de producción.
El controlador puede configurarse con el teclado local o el software gratuito S-Config a través del puerto de comunicación RS-485.



Especificaciones Técnicas

DETALLE

DESCRIPCIÓN

Número de entradas 1
Tipo de entrada universal
Rango de entrada 0/4...20mA
0...60 mV, 0...75 mV, 0...100 mV, 0...150 mV
0/1...5V, 0/2...10V
0...300Ω, 0...3kΩ
Pt100, Pt500, Pt1000: -100...+600°C
TC K: -200...+1370°C, S: -50...+1768°C, J: -210...+1200°C, T: -200...+400°C, N : -200...+1300°C, R: -50...+1768°C, B: +250...+1820°C, E: -200...+1000°C
Tipo de salida Depende de la configuración:
Relé I=1A, U=30V CC/250V CA (cosø=1)
Colector abierto: I=30 mA, U=30 V CC, P=100 mW
0/4...20 mA: corriente activa, rango de funcionamiento 0...24 mA máx., resistencia de carga 700 Ω máx., resolución 13 bits
4...20 mA: corriente pasiva, aislada, rango de operación 2,8...24 mA máx., resistencia de carga 600 Ω@24VDC, resolución 13 bit
0/1...5V, 0/2...10V: tensión activa, rango de funcionamiento 0...11V máx., resistencia de carga mín. 2000 Ω, resolución 13 bits
Fuente de alimentación 316...35 V CA, 19...50 V CC
85..260V CA/CC
Display LED, doble: 4 x 13 mm (PV) + 4 x 9 mm (SV), rojo/verde o verde/rojo
Interface de comunicación RS-485/Modbus RTU
Parámetros de transmisión 1200...115200 bit/s, 8N1 / 8N2
Temperatura de funcionamiento 0...+50°C
-20…+50°C
Tiempo de respuesta ≤ 1µs (cuando la longitud del cable es de 1m)
Clase de protección IP 20 (caja y clips de conexión)
IP 65 (frontal)
Marco IP 67 integrado para sellado de corte de panel
Montaje Panel
Dimensiones 96x48x100mm



Más datos técnicos:

¡DESCARGA EL BROCHURE MODELO PUR-94D! / ¡DESCARGA EL MANUAL MODELO PUR-94D!
