Entrada programable. Salida analógica aislada. Fuente de alimentación multivoltaje. Entrada de transformador de corriente. Entrada digital.
Entrada programable, salida analógica aislada, fuente de alimentación multitensión, entrada de transformador de corriente, entrada digital, comunicación en serie.

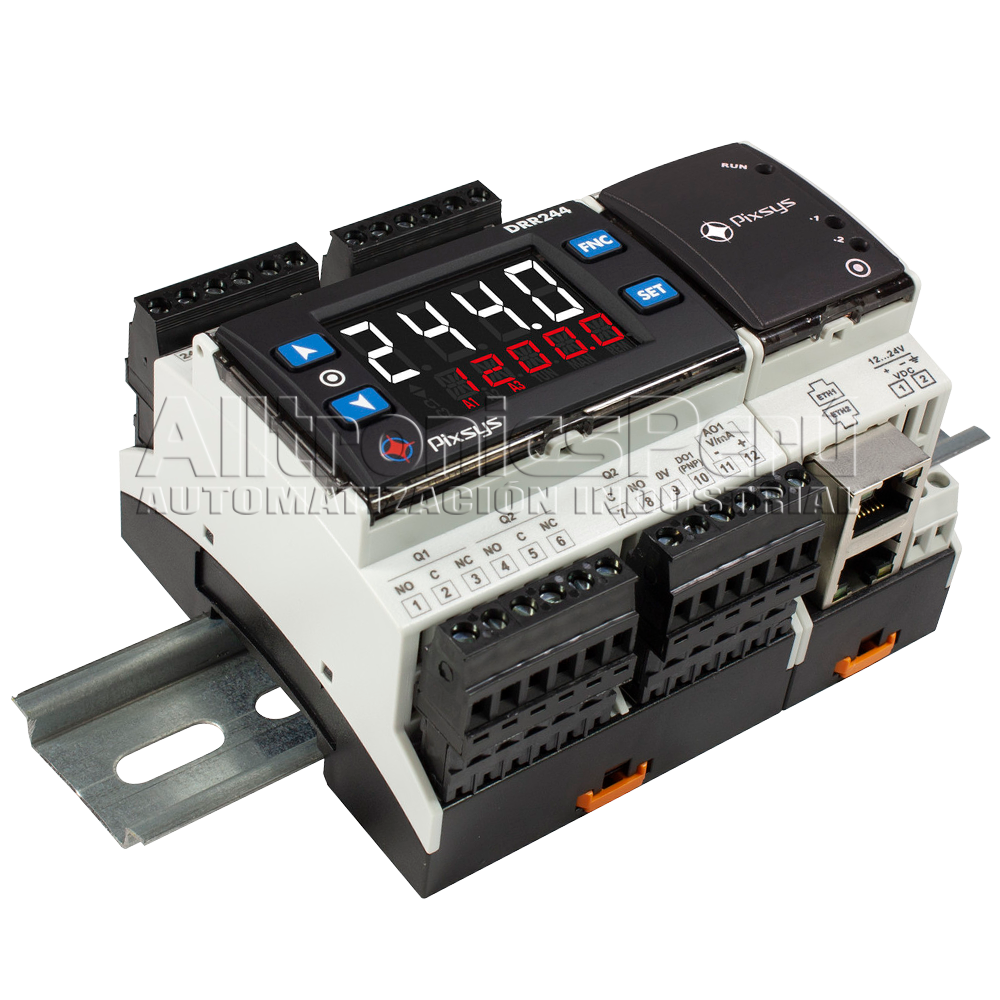

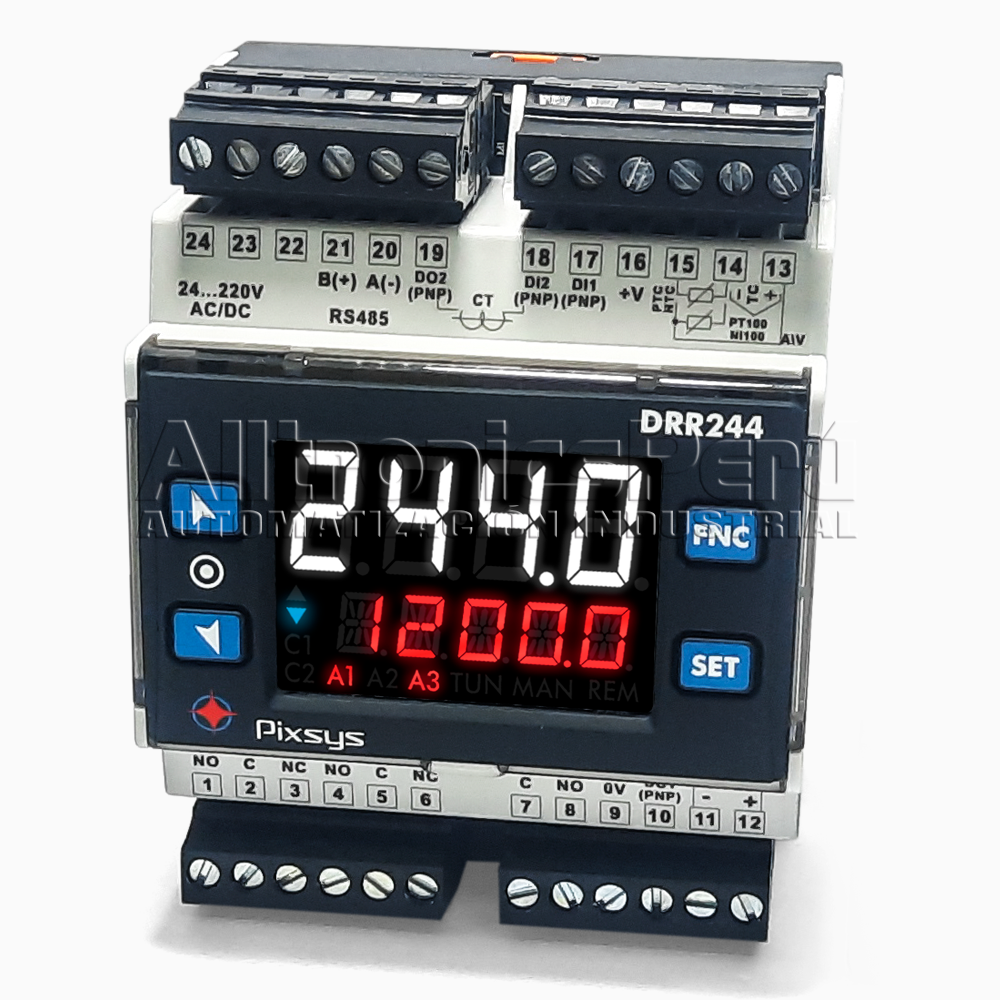

El regulador PID DRR244 destaca en el segmento de los reguladores de carril gracias a su flexibilidad y capacidad de configuración que se resumen en un único código de pedido.
La entrada analógica puede programarse para una amplia gama de sensores de temperatura (termómetros de resistencia y termopares), así como para señales de proceso mA/Volt (típicamente transmisores de presión, sensores de humedad y de caudal).
Las salidas pueden seleccionarse como modos de comando/alarma múltiple/retransmisión analógica. La comunicación en serie es RS485 con protocolo Modbus RTU/Slave. El controlador está equipado con una fuente de alimentación de rango extendido de 24 a 230V AC/DC con aislamiento galvánico de la red.
Además de su función como regulador PID de calefacción/refrigeración, el regulador DRR244 también sirve como convertidor de señales gracias a su salida analógica aislada galvánicamente y relascalable, que puede utilizarse para la retransmisión de procesos/puntos de ajuste.
|
|
|
|---|---|
|
Caja |
4 módulos, DIN43880, montaje en carril DIN DIN EN50022 |
|
Fuente de alimentación |
24..230V AC / DC ± 15% 50/60 Hz (aislamiento galvánico 2500V) |
|
Consumo |
9VA |
|
Display |
Display LED blanco 4 dígitos 0,5 "+ LED rojo 5 dígitos 0,3" (Alfanumérico) |
|
Condiciones de operación |
Temperatura 0-45 ° C, humedad 35..95 uR% (sin condensación) |
|
Material |
Caja: Policarbonato V0; Anverso: Silicon V0 autoextinguible |
|
Peso |
Aprox. 210 g |
|
Sellando |
Caja y bloques de terminales IP20 |
|
Opciones de configuración rápida |
APLICACIÓN My Pixsys, tarjeta de memoria USB, software LabSoftView, códigos EASY-UP |
|
Conexiones |
Bloques de terminales extraíbles |
|
ENTRADAS |
|
|---|---|
|
1 entrada analógica |
Resolución 16bit, programable para termopares K, S, R, J, T, N, B (compensación automática de unión fría -25..85 ° C, ± 0,2% FS ± 1 dígito FS), Termorresistencias PT100, PT500, PT1000 , Ni100, PTC1K, NTC10K (β 3435K), señales de proceso 0..10 V (50000 puntos), 0 / 4..20mA (40000 puntos), 0..60 mV (25000 punti), potenciómetro 1..150 KΩ (50000 puntos) |
|
Tiempo de muestreo |
Programable hasta 2,1 ms (frecuencia hasta 470 Hz) |
|
2 entradas digitales |
PNP, programable para cambio de punto de ajuste / Hold / Run / StartTuning, Start -Stop / bloqueo de configuración |
|
1 entrada de transformador de corriente |
50 mA, 800 μs - 4096 puntos |
|
SALIDAS |
|
|---|---|
|
3 relés |
Q1, Q2 5A - cargas resistivas 250VAC Q3 2A - cargas resistivas 250VAC |
|
2 salidas digitales |
12/24 V CC - 30 mA máx. |
|
1 salida analógica |
Selezione 4..20 mA (40000 puntos ± 0,2% FS) o 0..10 V DC (40000 puntos ± 0,2% FS) para comando o retransmisión PV / SPV |
|
1 salida auxiliar |
12 / 24VDC - max 30mA, para alimentar el sensor |
|
Comunicación serial |
RS485 Modbus RTU - Esclavo |
|
FUNCIONES DEL SOFTWARE |
|
|---|---|
|
Puntos de ajuste |
Hasta 6 puntos de ajuste |
|
Algoritmos de control |
ON - OFF con histéresis, P., PI, PID, PD proporcional al tiempo, banda muerta. Control manual / automático de salida |
|
Tuning |
Manual o automático |
|
Protección de Datos |
Bloquear puntos de control de comando y / o alarma. Contraseña para acceder a los parámetros de configuración |
|
Modos de alarma |
Absoluto / umbral, alarma de banda, desviación superior / inferior. Alarmas retentivas, Retardo de activación. Alarma de rotura de bucle |
