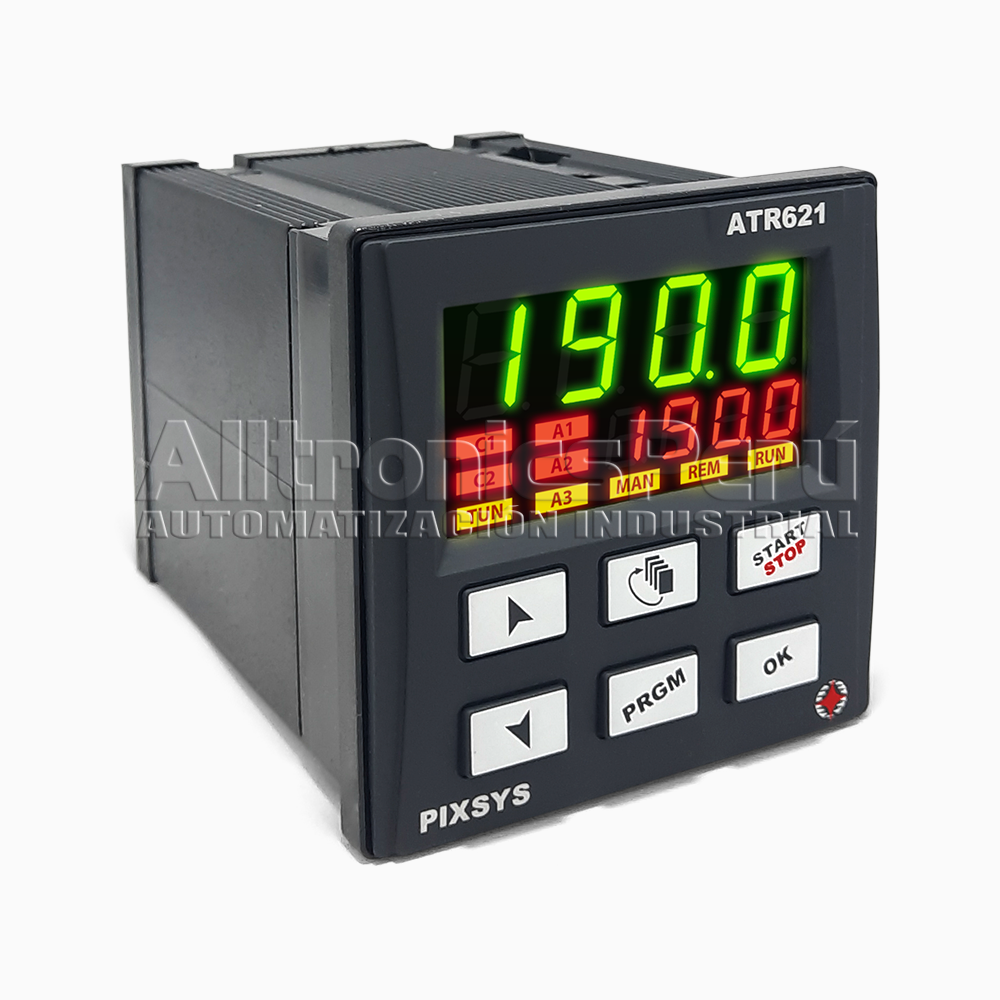

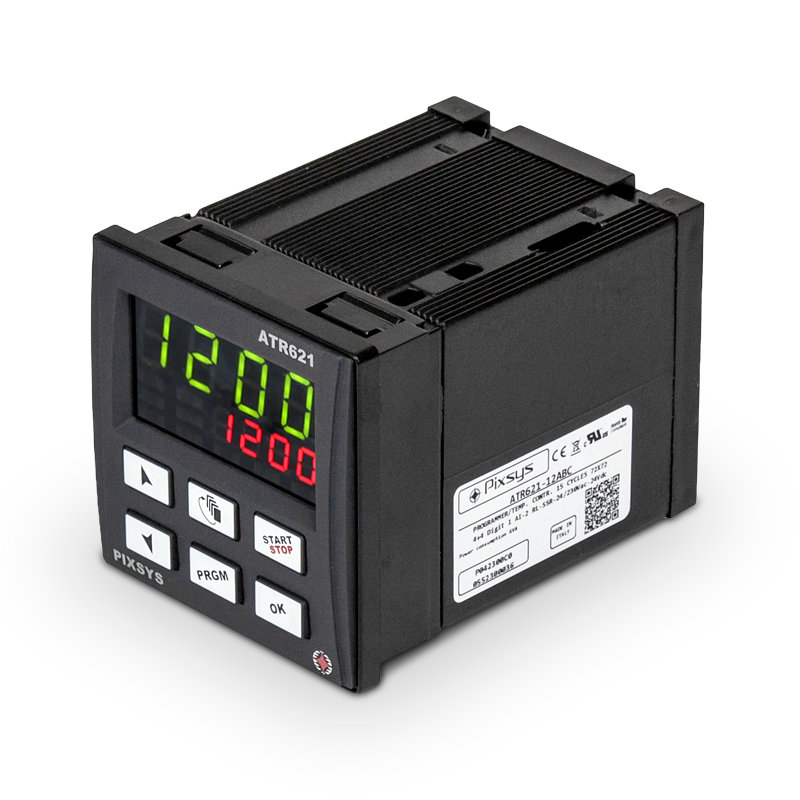

Controlador de Procesos PID de lazo único. Ideal para la gestión de procesos térmicos. Programación de ciclo sencilla e intuitiva.
Programador de 72x72mm, con bucle de control único. Permite la programación de 15 ciclos/programas con hasta 45 pasos/segmentos, configurables por el usuario como arriba/abajo/descenso. Programación del ciclo de trabajo sencillo e intuitivo fácil de operar.
Funciones software Espera final step (en el caso de retardo del proceso con el setpoint programado) y modo Recuperación ciclo (después de eventuales interrupciones de corriente), caracterizan este programador que ha sido específicamente realizado para la automatización de hornos industriales, cámaras climáticas, secadores y para la gestión de procesos térmicos en general, que necesitan la programación de ciclos/curvas con el control de la variable de proceso en relación al tiempo.
Entrada universal y salidas seleccionables como comando, alarma/auxiliar y serie RS485. Todas las opciones son configurables desde el teclado. Ayudas de configuración rápida para el instalador con MEMORY-CARD.
|
PRINCIPALES CARACTERÍSTICAS |
|
|---|---|
|
Contenedor |
72x72 (frontal) x 99 mm |
|
Alimentación |
24..230V AC/DC ±15% 50/60 Hz (aislamiento galvanico 2500V) |
|
Consumo |
5,5VA |
|
Display |
Display verde 4 cifras 0,5" + rojo 4 cifras 0,3" + 9 Led de señalación |
|
Condiciones ambientales |
Temperatura 0-45 °C, humedad 35..95 uR% (sin condensa) |
|
Material |
Frontal: Goma siliconica V0, Contenedor: Noryl UL94V1 autoextinguente |
|
Peso |
Alrededor de 250 g |
|
Protección |
Panel frontal: IP54 (IP65 con guarnición), Contenedor IP30, Borneras IP20 |
|
Configuración veloz |
Memory Card con/sin bateria, software LabSoftView |
|
ENTRADAS |
|
|---|---|
|
1 Analógica configurable |
Res. 16bit, selección entre Termopares K, J, S, R, E, N (compensación automática de la unión fría 0..50°C, precisión @25°C ±0,2% F.S. o ±1 digit), Termorresistencias PT100, Entradas lineares 0/4..20mA (40000 puntos), 0..10V (54000 puntos) |
|
1 Digital |
Seleccione ciclo 1...5, Hold, Run, bloqueo "puerta abierta, emergencia, lance del tuning |
|
SALIDAS |
|
|---|---|
|
1..4 Relés |
2 / 3 Relés 8A - 250VAC cargas resistivas+ 1 Relé 5A - 30VAC (solo vers. 14ABC) |
|
1 Digital |
PNP 12VDC - 30mA max (solo versión 12ABC) |
|
1 Analógica |
Selección: 4..20mA / 0..10VDC como comando o retransmisión setpoint-proceso (solo versión 13ABC-T) |
|
1 Auxiliar |
24VDC - 25mA max para alimentación sensores |
|
Comunicación serial |
RS485 Modbus RTU - Slave (solo versión 13ABC-T) |
|
FUNCIONES DEL SOFTWARE |
|
|---|---|
|
Numero ciclos / rampas |
15 ciclos configurables con 45 step/rampas max a ciclo |
|
Algoritmos de control |
ON - OFF con histéresis, P., P.I., P.I.D., P.D. a tiempo proporcional |
|
Tuning |
Manual o automático-predictivo |
|
Protecciones |
Bloqueo modificación ciclos, Password de acceso para parámetros |
|
Modalidad de alarma |
Absoluta / umbral, banda, desviación superior e inferior, función auxiliar a tiempo relacionado al step, Run, Stop |
|
Retransmisión Proceso / Setpoint |
Analógica 0/4..20mA / 0..10V o Serial RS485 (como master) |
|
Función espera final step |
Compensación diferencias SPV / PV en caso de sobrecarga de la instalación o inercias de sistema |
|
Función recuperación ciclo |
Recuperación del ciclo con gradiente automático/manual en caso de interrupción de la alimentación |
|
Función controlador simple |
Habilita la regulación a umbral fijo del menú ciclos o desde ciclo en curso |
|
Espera inicial |
Arranque retardado del ciclo con timer en disminución |

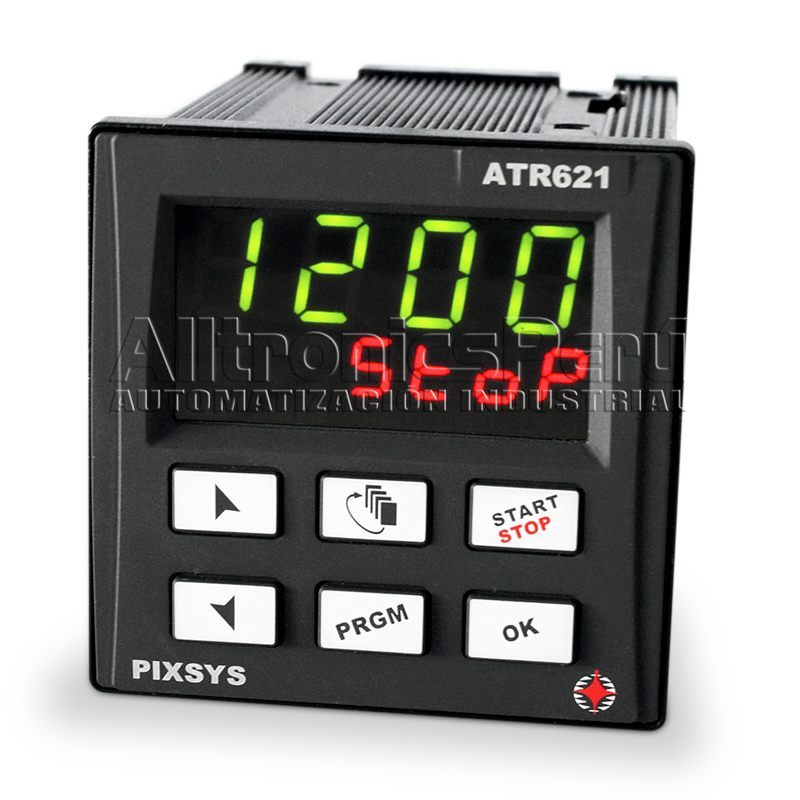

Serie ATR621 - Controlador programable
