Modelo ATR621 - Controlador de procesos programable

Controlador de Procesos PID de lazo único. Ideal para la gestión de procesos térmicos. Programación de ciclo sencilla e intuitiva.

PIXSYS

PROCESOS

Disponible

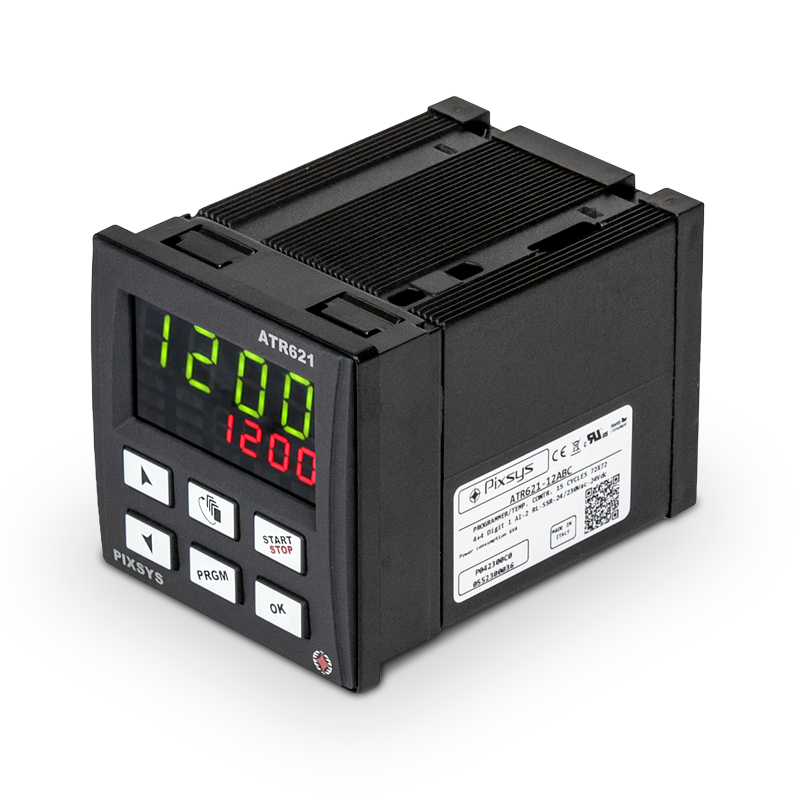

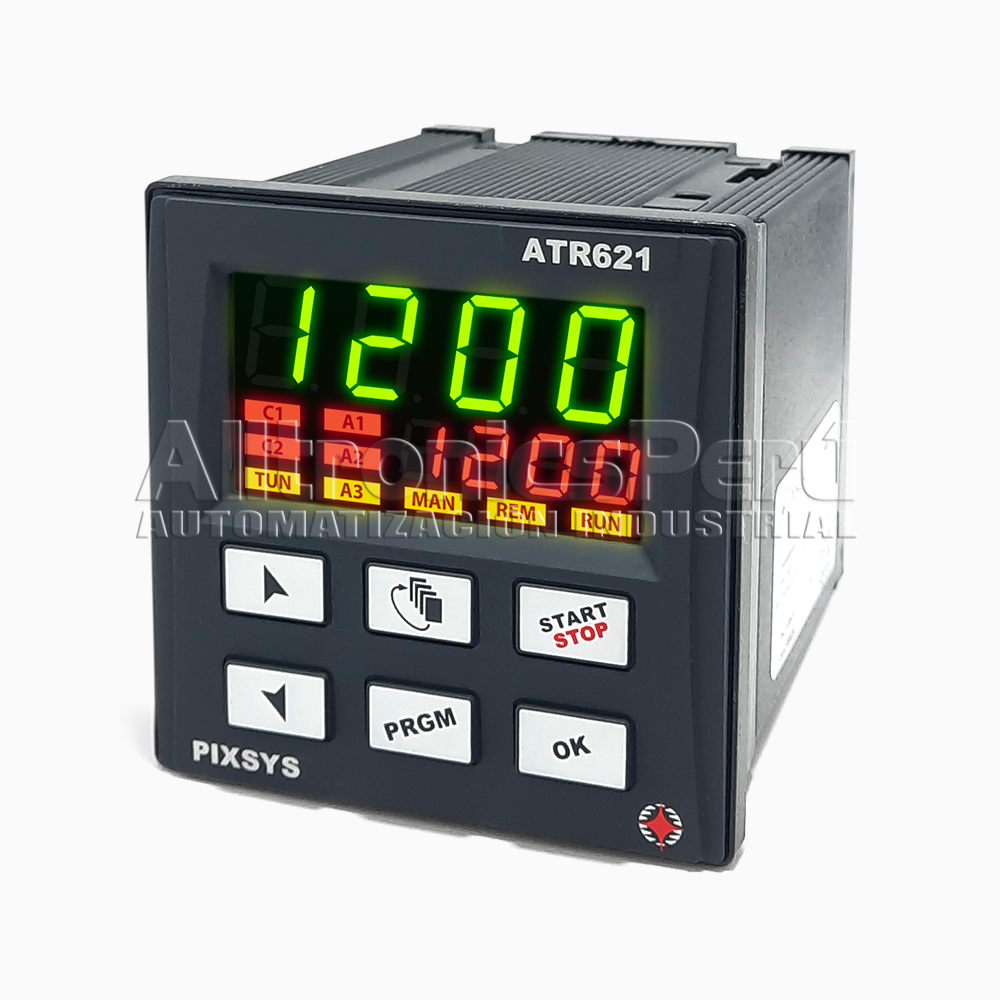

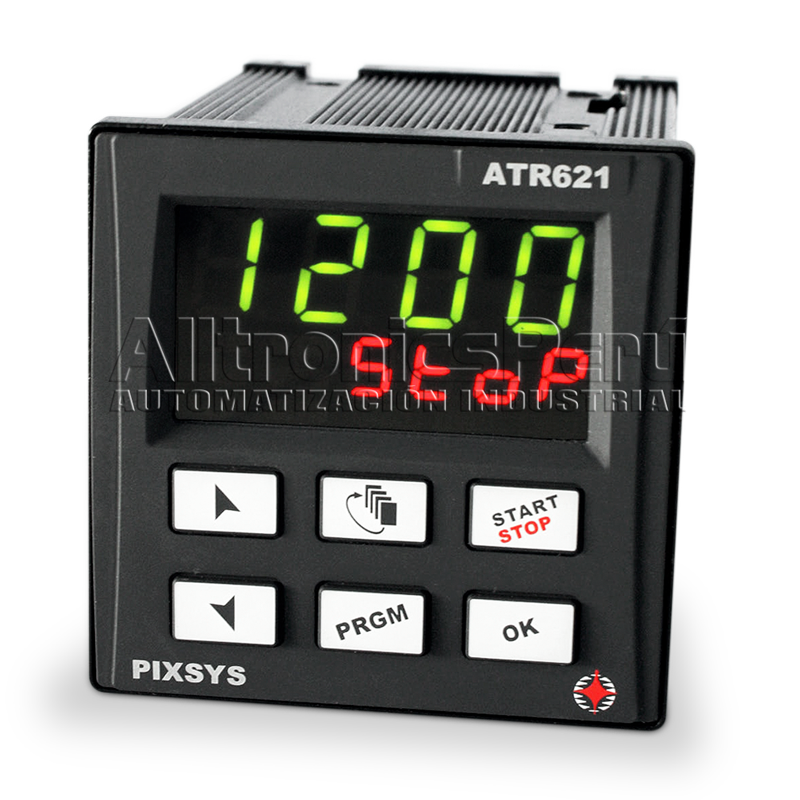

Modelo ATR621 - Controlador de procesos programable

Solicitar este Producto
Description del producto

Modelo ATR621
Controlador de procesos programable

Programador de 72x72mm, con bucle de control único. Permite la programación de 15 ciclos/programas con hasta 45 pasos/segmentos, configurables por el usuario como arriba/abajo/descenso. Programación del ciclo de trabajo sencillo e intuitivo fácil de operar.
Funciones software Espera final step (en el caso de retardo del proceso con el setpoint programado) y modo Recuperación ciclo (después de eventuales interrupciones de corriente), caracterizan este programador que ha sido específicamente realizado para la automatización de hornos industriales, cámaras climáticas, secadores y  para la gestión de procesos térmicos en general, que necesitan la programación de ciclos/curvas con el control de la variable de proceso en relación al tiempo.

Entrada universal y salidas seleccionables como comando, alarma/auxiliar y serie RS485. Todas las opciones son configurables desde el teclado. Ayudas de configuración rápida para el instalador con MEMORY-CARD.

Especificaciones Técnicas

PRINCIPALES CARACTERÍSTICAS

Contenedor

72x72 (frontal) x 99 mm

Alimentación

24..230V AC/DC ±15% 50/60 Hz (aislamiento galvanico 2500V)

Consumo

5,5VA

Display

Display verde 4 cifras 0,5" + rojo 4 cifras 0,3" + 9 Led de señalación

Condiciones ambientales

Temperatura 0-45 °C, humedad 35..95 uR% (sin condensa)

Material

Frontal: Goma siliconica V0, Contenedor: Noryl UL94V1 autoextinguente

Peso

Alrededor de 250 g

Protección

Panel frontal: IP54 (IP65 con guarnición), Contenedor IP30, Borneras IP20

Configuración veloz

Memory Card con/sin bateria, software LabSoftView



ENTRADAS

1 Analógica configurable

Res. 16bit, selección entre Termopares K, J, S, R, E, N (compensación automática de la unión fría 0..50°C, precisión @25°C ±0,2% F.S. o ±1 digit), Termorresistencias PT100, Entradas lineares 0/4..20mA (40000 puntos), 0..10V (54000 puntos)

1 Digital

Seleccione ciclo 1...5, Hold, Run, bloqueo "puerta abierta, emergencia, lance del tuning



SALIDAS

1..4 Relés

2 / 3 Relés 8A - 250VAC cargas resistivas+ 1 Relé 5A - 30VAC (solo vers. 14ABC)

1 Digital

PNP 12VDC - 30mA max (solo versión 12ABC)

1 Analógica

Selección: 4..20mA / 0..10VDC como comando o retransmisión setpoint-proceso (solo versión 13ABC-T)

1 Auxiliar

24VDC - 25mA max para alimentación sensores

Comunicación serial

RS485 Modbus RTU - Slave (solo versión 13ABC-T)



FUNCIONES DEL SOFTWARE

Numero ciclos / rampas

15 ciclos configurables con 45 step/rampas max a ciclo

Algoritmos de control

ON - OFF con histéresis, P., P.I., P.I.D., P.D. a tiempo proporcional

Tuning

Manual o automático-predictivo

Protecciones

Bloqueo modificación ciclos, Password de acceso para parámetros

Modalidad de alarma

Absoluta / umbral, banda, desviación superior e inferior, función auxiliar a tiempo relacionado al step, Run, Stop

Retransmisión Proceso / Setpoint

Analógica 0/4..20mA / 0..10V o Serial RS485 (como master)

Función espera final step

Compensación diferencias SPV / PV en caso de sobrecarga de la instalación o inercias de sistema

Función recuperación ciclo

Recuperación del ciclo con gradiente automático/manual en caso de interrupción de la alimentación

Función controlador simple

Habilita la regulación a umbral fijo del menú ciclos o desde ciclo en curso

Espera inicial

Arranque retardado del ciclo con timer en disminución
