• Programador de procesos • Conectividad avanzada • Múltiples salidas • Doble entrada universal

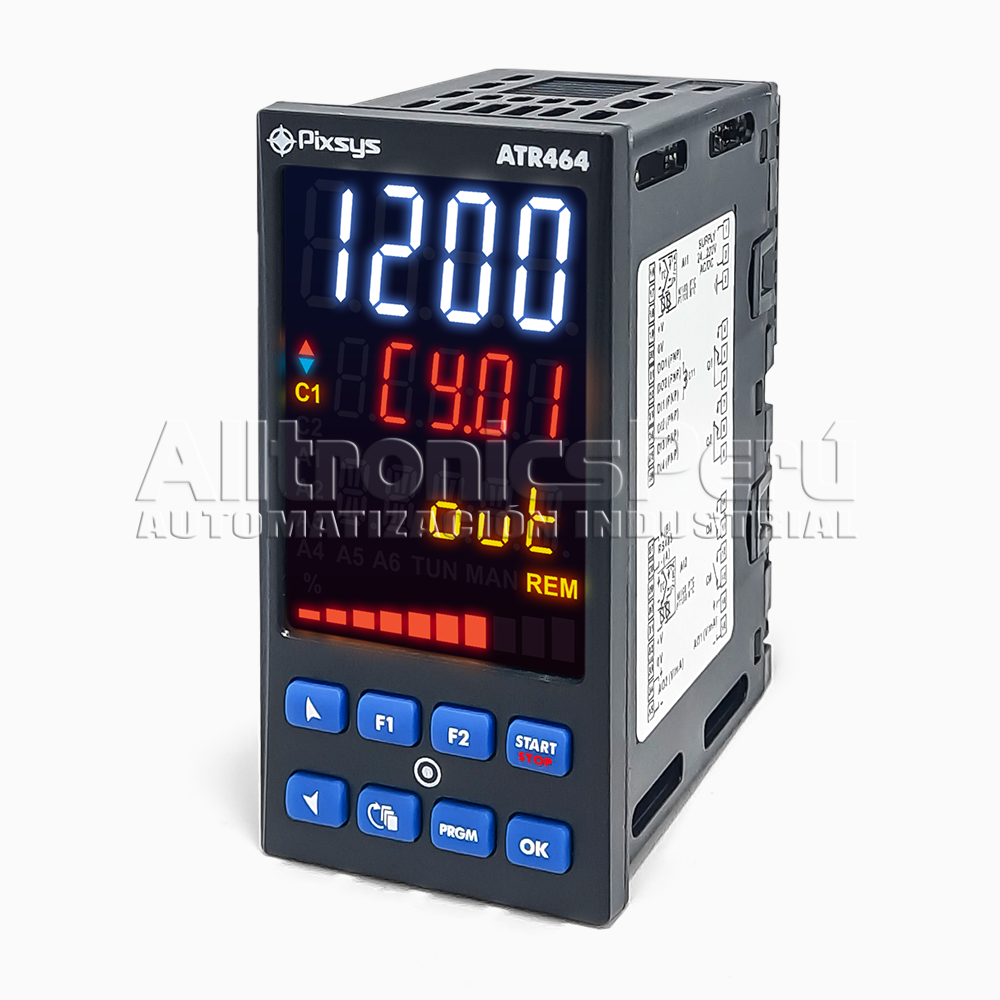

Este avanzado programador de ciclos de Pixsys está diseñado para automatizar hornos industriales, secaderos y procesos de tratamiento térmico complejos. Su capacidad para gestionar perfiles de tiempo y temperatura garantiza un control preciso y eficiente en entornos exigentes. Gracias a su interfaz intuitiva, permite una configuración rápida y profesional para optimizar cualquier cadena de producción.
• Programación de quince ciclos personalizados.
• Treinta pasos configurables por ciclo.
• Configuración inalámbrica mediante tecnología NFC.
• Entrada universal para múltiples sensores.
• Función de recuperación tras fallos eléctricos.
• Salidas analógicas y comunicación RS485.
|
Generalidades |
|
|---|---|
|
Dimensiones |
48 x 96 x 88 mm |
|
Material |
Caja y panel frontal: PC UL94V2 |
|
Peso |
Aprox. 245 g |
|
Sellado |
Panel frontal: IP65, Caja y bloques de terminales: IP20 |
|
Cond. de funcionamiento |
Temperatura 0-45 °C, humedad 35-95 % HR. |
|
Componente |
Descripción |
|---|---|
|
Fuente de alimentación |
24-220 V CA/CC ±10% 50/60 Hz - aislamiento galvánico 2,5 kV |
|
Consumo de energía |
7 vatios/VA |
|
Display |
Pantalla de 4 dígitos de 0,63" blanca + Pantalla de 5 dígitos de 0,39" roja + Pantalla de 5 dígitos de 0,33" amarilla + gráfico de barras + 12 LED de señalización |
|
Entradas analógicas |
2x Ris. 16 bits, programable para termopares K, S, R, J, T, E, N, B (compensación automática de la unión fría -25..85°C Precisión a 25°C ±0,2% FS o ±1 dígito) |
|
Entradas digitales |
4 XPNP |
|
Salidas digitales |
2 x PNP configurables 12VDC - 25mA máx. o 24VDC - 15mA máx. |
| Salidas relés | 4 x (carga resistiva de 5 A - 250 V CA) |
| Salidas analógicas | 2 x 4..20 mA (40000 puntos ± 0,2% FS) o 0..10 V CC (40000 puntos ± 0,2% FS) |
| Comunicación en serie | RS485 (1200-115200 baudios) |
|
Función |
Rango / Descripción |
|---|---|
|
Ciclos / Perfiles |
hasta 15 |
|
Pasos |
hasta 30 por cada ciclo (la duración máxima por paso es de 99,59 hh.mm) |
|
Algoritmos de control |
Encendido/apagado con histéresis, P, PI, PID, PD proporcional al tiempo |
|
Sintonización |
Manual o automático |
|
Modo de alarma |
Desviación absoluta/umbral, banda, alta/baja. Alarma con reinicio manual opcional. Alarma de rotura de bucle. |
|
PID dual |
Calefacción/refrigeración con doble PID |
|
Lógicas de apertura/cierre |
Lógicas de apertura/cierre para válvulas motorizadas |
| Config. de parámetros | Software MyPixsysLab, Aplicación MyPixsys |
| Protección de datos | Bloqueo de ciclos: acceso a parámetros mediante contraseña. |
