Modelo ATR227 - Termo controlador PID

Funciones de regulación y alarma. Control Burst-firing y angulo de fase. Alimentación multi-tensión.

PIXSYS

PROCESOS

Disponible

Modelo ATR227 - Termo controlador PID

Modelo ATR227 - Termo controlador PID

Solicitar este Producto
Description del producto

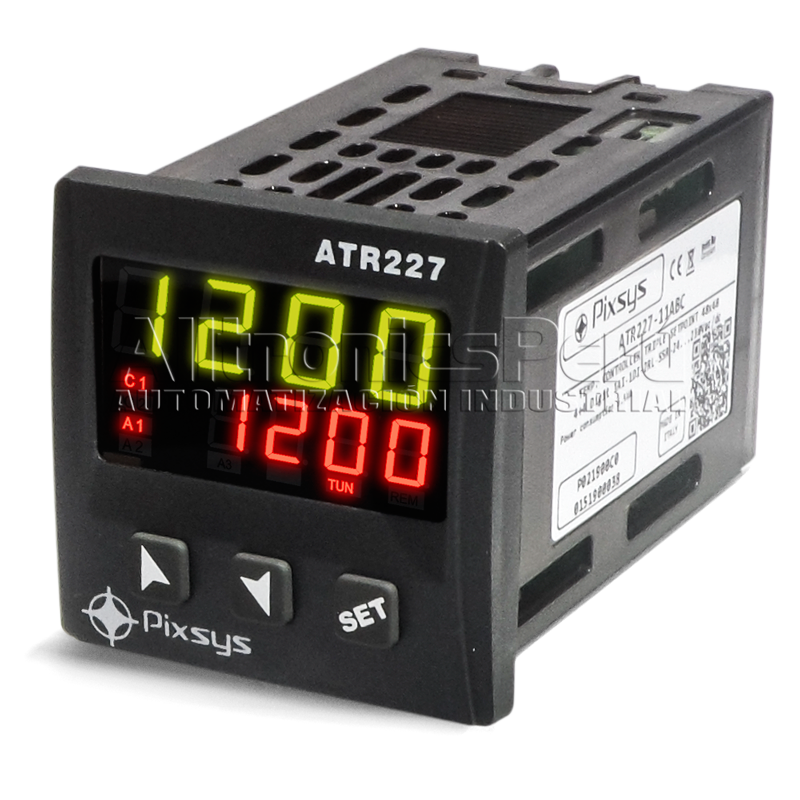

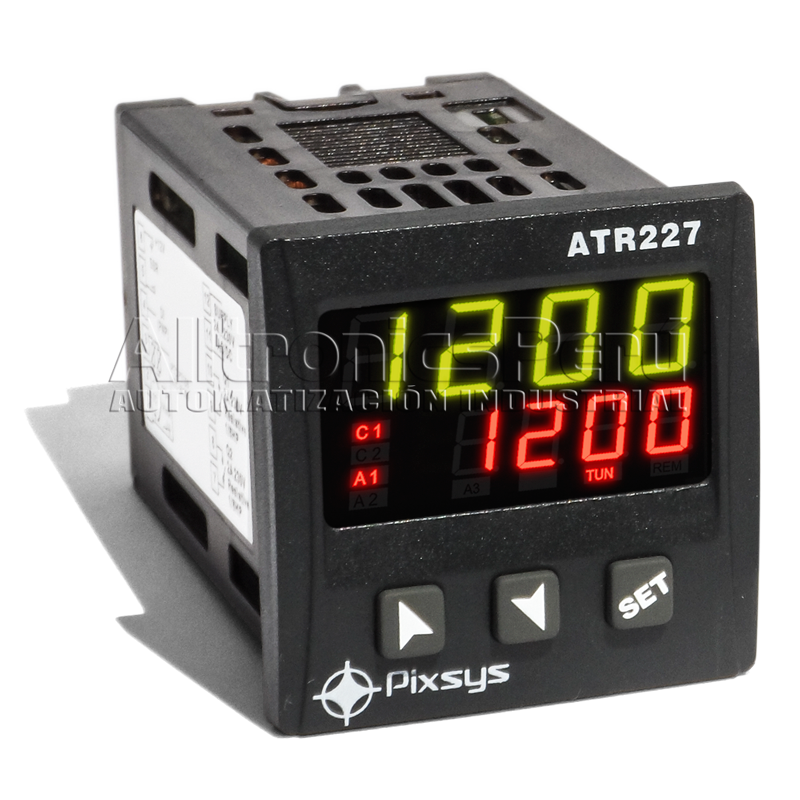

Modelo ATR227
Termocontrolador PID

Funciones de regulación y alarma, opciones de control Burst-firing y angulo de fase, alimentación multi-tensión.
Termocontrolador 48x48mm (1/16 DIN), único setpoint de proceso, doble umbral de alarma (ejemplo: umbral de máxima temperatura y umbral de mínima temperatura).
Selección para diferentes tipos de sensor de temperatura RTD/Termopares y proceso, salidas Relé y SSR. Útil alimentación a range extendido de 24 a 230V AC/DC con aislamiento galvánico de la red.
Entre las funciones software están previstas las modalidades de control SSR Burst-firing y ángulo de fase para cargas inductivas, cargas resistivas y lámparas infrarojas (sistemas monofase).
La entrada digital consiente la activación externa de diferentes funciones, entre las cuales la selección modo automático/manual.



Características generales

Especificaciones

Datos técnicos

 Contenedor:

48x48 (frontal) x 90 mm

Alimentación:

24..230V AC/DC ±15% 50/60 Hz (aislamiento galvanico 2500V)

Consumo:

5,5VA

Display:

Display verde 4 cifras 0,4" + rojo 4 cifras 0,3"

Condiciones ambientales:

Temperatura 0-45 °C, humedad 35..95 uR% (sin condensa)

Material: Contenedor:

Policarbonato, Frontal: ABS UL94V0 autoextinguente

Peso:

130 grs Aprox.

Protección:

Panel frontal: IP54 (IP65 con guarnición), Contenedor: IP30, Borneras IP20

Configuración veloz:

Memory Card microUSB, software LabSoftView, códigos EASY-UP

Borneras:

6 + 6 a extracción



Características de Software

Especificaciones

Datos técnicos

 Setpoint de control:

3 setpoint configurables

Algoritmos de control:

ON - OFF con histéresis, P., P.I., P.I.D., P.D. a tiempo proporcional, Regulación automática/manual de la salida

Algoritmo de comando:

Opción de control integrado para cargas inductivas, resistivas y lamparas IR con loop de control para SSR. - Burst firing in versione base o advanced, Phase angle monofase (versione 12ABC)

Tuning:

Manual o automatico

Protecciones:

Setpoint de comando / alarma, Password de acceso parámetros

Modalidad de alarma:

Absoluta / umbral, banda, desviación superior e inferior. Alarmas con retenido.

Soft-Start:

Configuración del gradiente de subida ie Grados / Hora



Mas datos Técnicos
