Versión simplificada y reducida de la serie ATR244. Entrada programable para sensores de temperatura o señales de proceso de corriente. Salidas seleccionable. Fuente de alimentación de 24 a 230 V CA/CC. Compatible con aplicación MyPixsys.

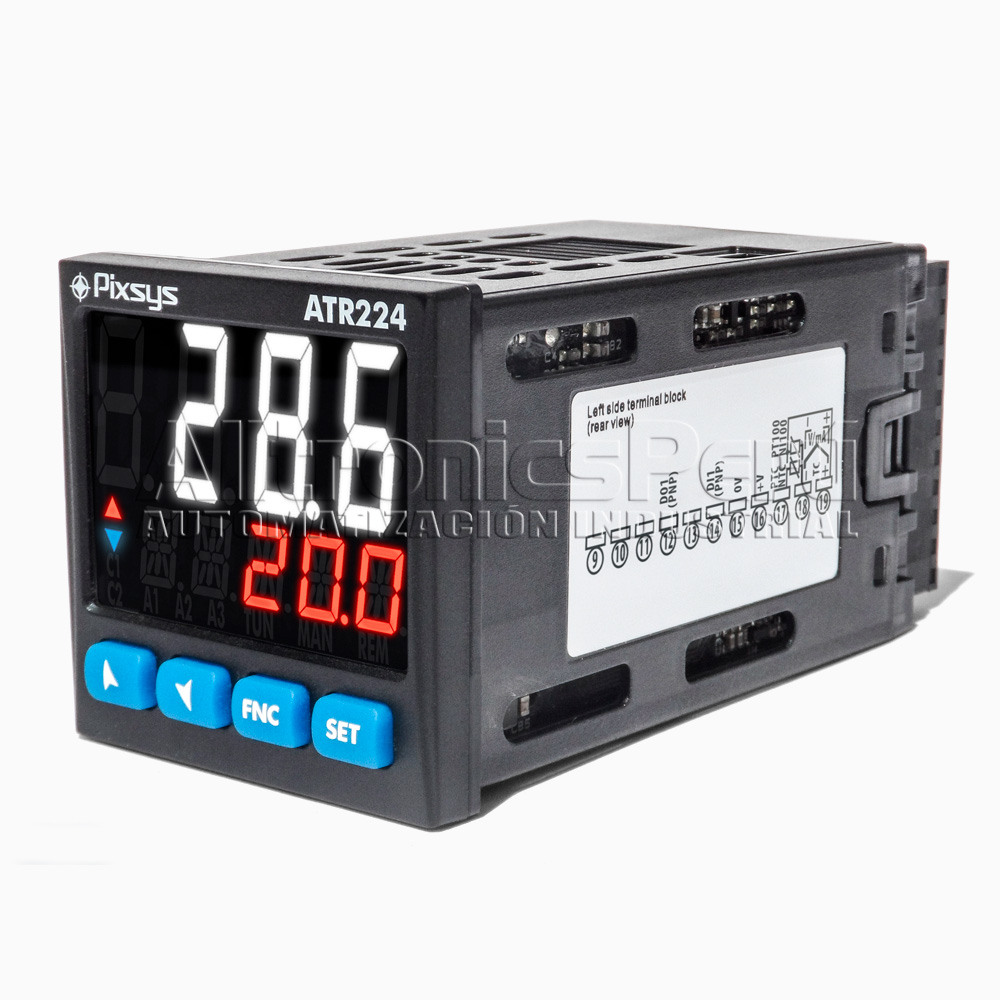

El controlador PID ATR224 es una versión simplificada y reducida de la serie ATR244..
La entrada es programable para sensores de temperatura (termómetros de resistencia y termopares), o para señales de proceso de corriente/tensión mA/Volt, a menudo utilizadas para transmisores de presión, sensores de humedad y caudal, o inversores.
Las salidas del controlador son seleccionables como comando y modos de alarma múltiple (banda, desviación...)
La fuente de alimentación de rango ampliado de 24 a 230 V CA/CC aumenta su flexibilidad.
Es compatible con MyPixsys App para la configuración a través de NFC/RFID.
|
Generalidades Modelo ATR224 |
|
|---|---|
|
Dimensiones: |
48 x 48 (frontal) x 105 mm |
|
Material: |
Caja: PC UL94V2 autoextinguible, Panel frontal: PC UL94V2 |
|
Peso: |
Aprox. 185 g |
|
Sellado: |
Panel frontal: IP65, Caja y bloques de terminales: IP20 |
|
Cond. de funcionamiento: |
Temperatura 0-45 °C, humedad 35..95 HR%. |
|
Código de pedido |
ATR224-12ABC |
|---|---|
|
Fuente de alimentación: |
24..230 V AC / DC ±15% 50/60 Hz - aislamiento galvánico 2,5KV |
|
Potencia de consumo: |
8 vatios/VA |
|
Display: |
4 dígitos 0,52'', 5 dígitos 0,30'' |
|
Entradas analógicas: |
1 x Ris. 16bit, programable para termopares K, S, R, J, T, N, B (compensación automática de unión fría-25..85°C, ±0,2% F.S. ±1 dígito F.S. ), Termorresistencias PT100, PT500, PT1000, Ni100, PTC1K, NTC10K (β 3435K),señales de proceso 0..10 V (50000 puntos), 0/4..20mA (40000 puntos), 0..60 mV (25000 puntos), potenciómetro 1..150 KΩ (50000 puntos). |
|
Tiempo de muestreo: |
Programable hasta 2,1 ms (frecuencia hasta 470 Hz) |
|
Entradas digitales: |
1x PNP |
|
Salidas digitales: |
1x SSR 12 / 24 V CC - 25 mA máx. |
|
Salidas auxiliares: |
12/24 V CC - 30 mA máx. para alimentación de sensores |
|
Salidas relais: |
2x 2 A - 250 V AC carga resistiva |
|
USB: |
1x micro USB para programación vía PC con LabSoftView |
|
Detalles de Software |
|
|---|---|
|
Algoritmos de control: |
ON-OFF con histéresis, P., P.I., P.I.D., P.D. proporcional al tiempo |
|
Sintonización: |
Manual o automático |
|
Modo de alarma: |
Absoluta / Umbral, Banda, Desviación alta / baja. Alarma con rearme manual opcional. Alarma de rotura de bucle |
|
Doble P.I.D.: |
Calefacción / Refrigeración con doble P.I.D. |
|
Arranque suave: |
Gradiente ascendente expresado en Grados / Hora o porcentaje fijo de salida. |
|
Lógicas de apertura/cierre: |
Lógicas de apertura / cierre para válvulas motorizadas |
|
Parámetro software: |
Tarjeta de memoria, software LABSOFTVIEW, códigos EASY-UP - Programación vía APP (NFC) "MyPixsys" para configuración dispositivos Android e iOS |
|
Protección de datos: |
Puntos de consigna/alarmas de mando - Contraseña de acceso a los parámetros |
