Entrada analógica programable. Salidas digitales programables control ON/OFF o regulación PID. Comunicación RS485 y protocolo Modbus RTU/Slave.
Programación con tecnología NFC / RFID, Funciones de regulación y alarma, entrada programable para diferentes sensores, fuente de alimentación multivoltaje, entrada digital, comunicación en serie.

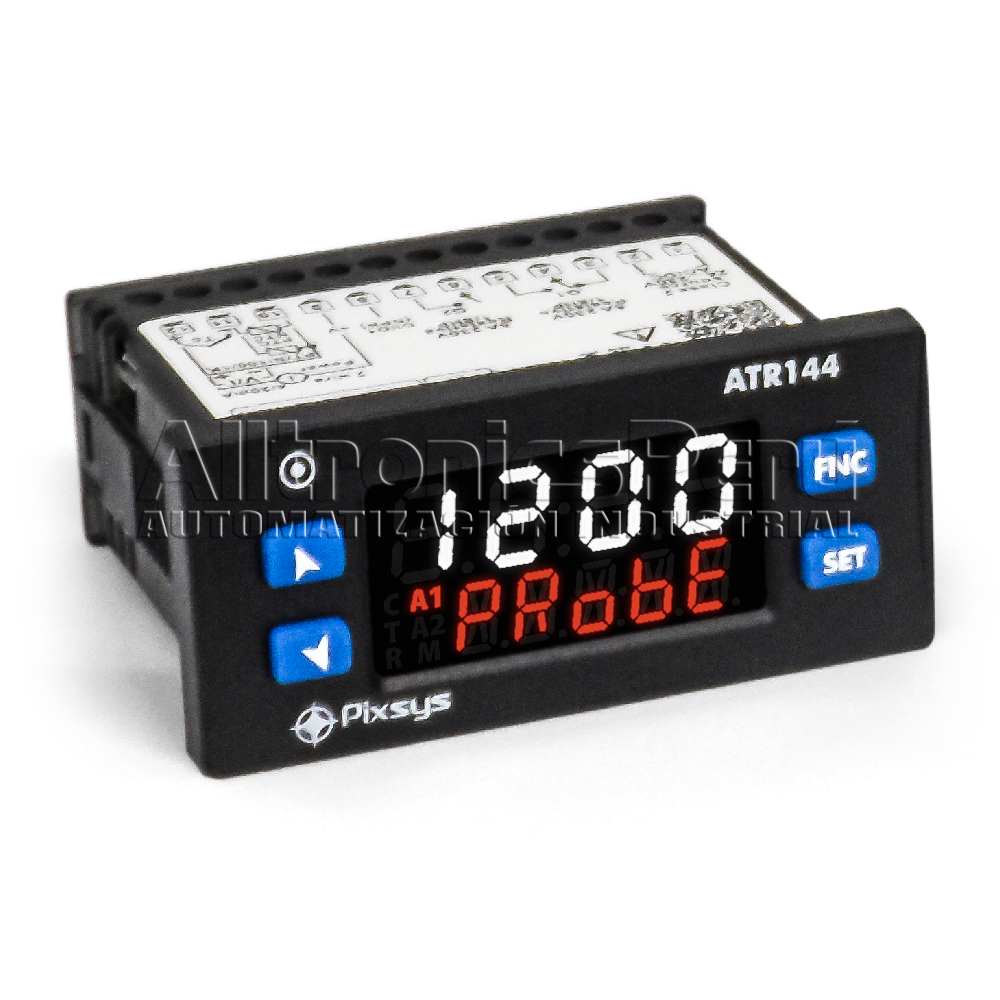

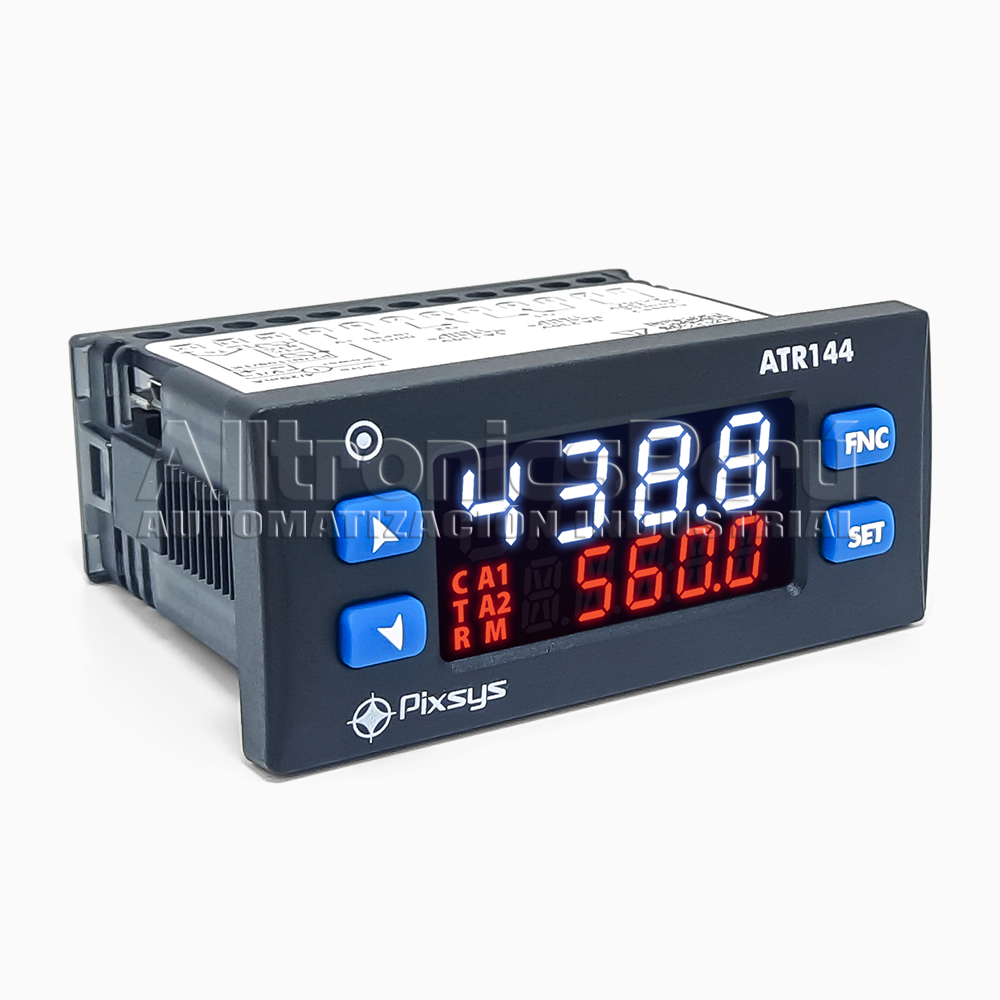

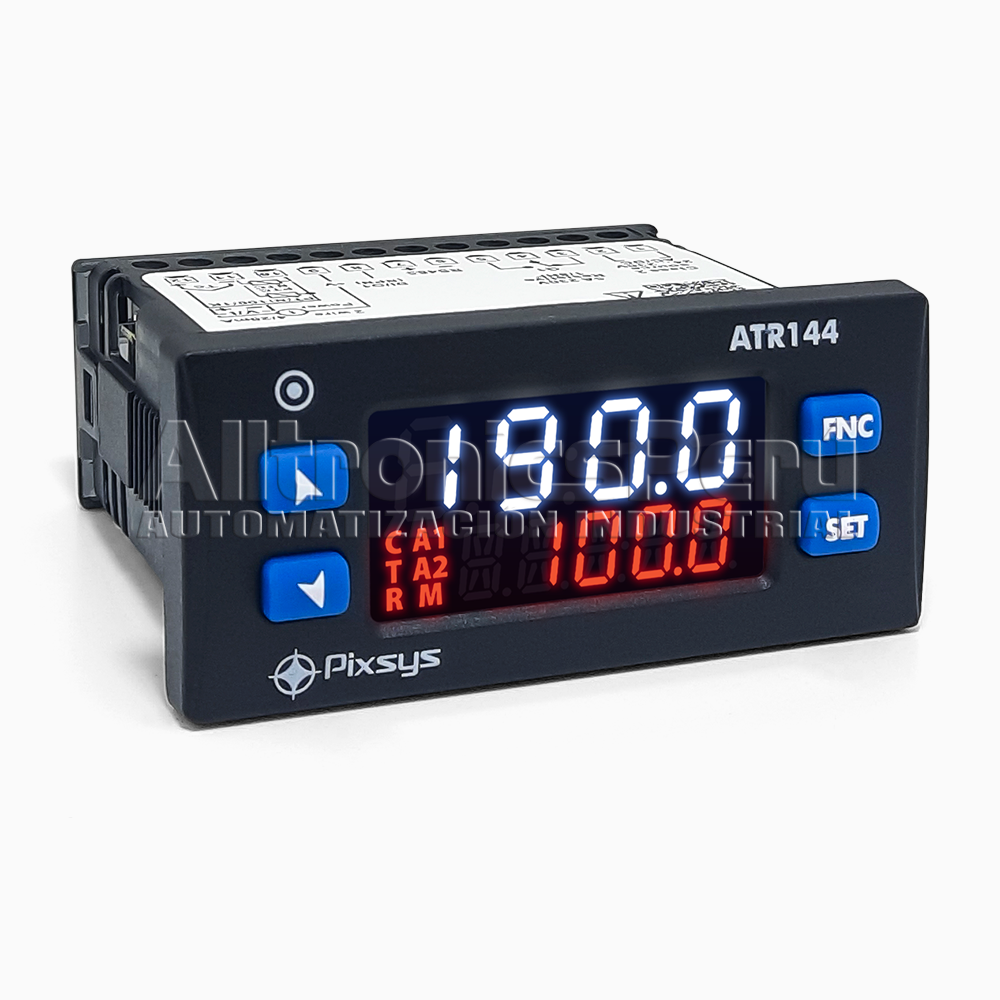

El controlador ATR144 es la nueva versión Blue Line en formato 32x74 que completa los nuevos estándares de la línea ATR introducidos con ATR244. Se diferencia por su pantalla de alto rendimiento que garantiza una excelente legibilidad y aumenta las informaciones disponibles para el operador, así como una función muy útil de Help de desplazamiento.
Se ha introducido el modo de programación con tecnología NFC / RFID por medio de AppMyPixsys (ya disponible en la línea de convertidores, indicadores STR y módulos MCM260X), que permite la programación también en el lugar y en movimiento sin necesidad de utilizar cables o fuentes de alimentación.
La opción de comunicación en serie es en RS485 con protocolo Modbus RTU - Esclavo.
Amplio rango de suministro de 24 a 230 V CA / CC con aislamiento galvánico de la red.
|

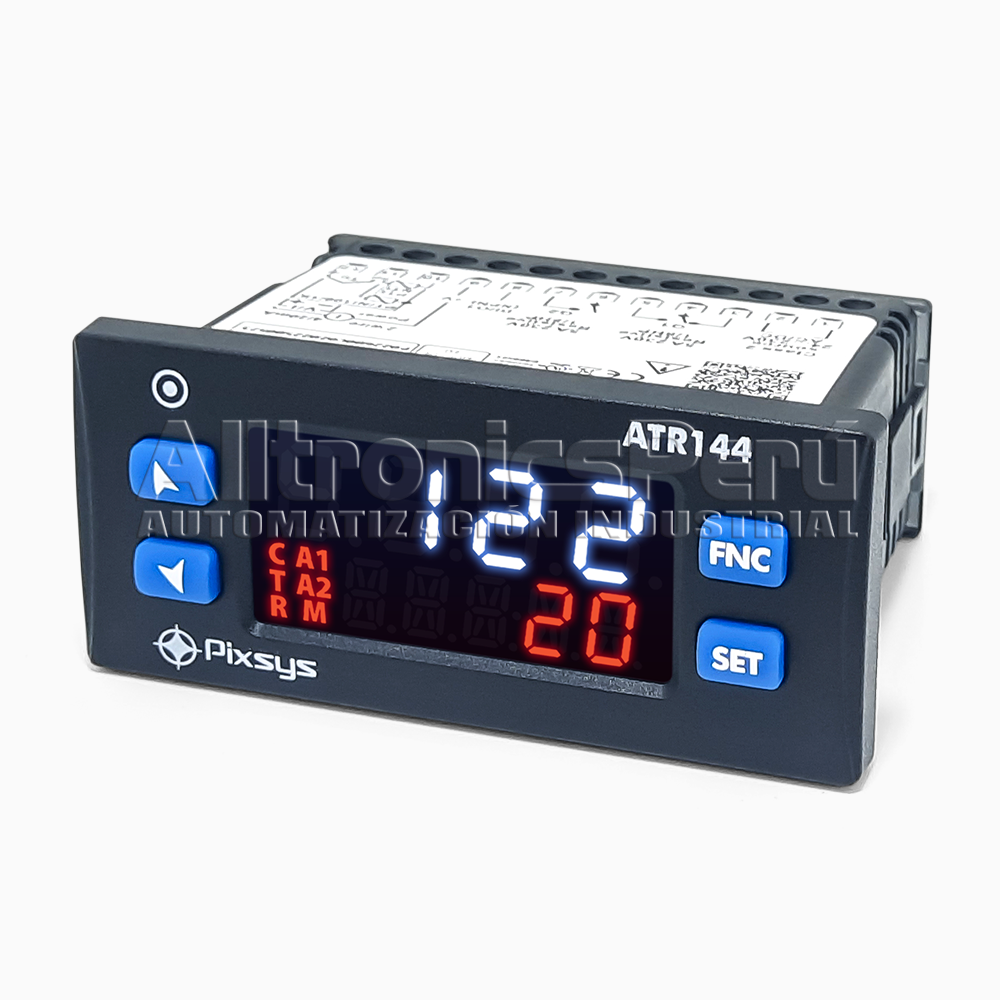

Modelo ATR144 |
|
|---|---|
|
Contenedor: |
32 x 74 (frontal) x 53 mm. |
|
Alimentación: |
24..230 V CA / CC ± 15% 50/60 Hz - aislamiento galvánico 2.5KV |
|
Consumo: |
5 VA |
|
Display: |
Display blanco 4 cifras 0.38 "+ rojo 5 cifras 0.28" |
|
Condiciones ambientales: |
Temperatura 0-45 ° C, humedad 35..95% HR |
|
Material: |
Contenedor: PC UL94V2 autoextinguible. Frontal: PC UL94V2UL94V2 |
|
Peso: |
120 g |
|
Protección: |
Frontal: IP65 (con junta). Contenedor y borneras: IP20 |
|
Configuración rápida: |
Memory card, software LABSOFTVIEW, códigos EASY-UP |
|
APP / NFC: |
Programación a través de APP (NFC) para dispositivos Android |
|
Generalidades |
|
|---|---|
|
Dimensiones |
74 x 32 x 53 mm. |
|
Material |
Caja: PC UL94V2 autoextinguible. Panel frontal: PC UL94V2 |
|
Peso |
Aprox. 120 g |
|
Sellado |
Panel frontal: IP65, Caja y bloques de terminales: IP20 |
|
Cond. de funcionamiento |
Temperatura 0-45 °C, humedad 35-95 % HR, altitud máxima 2000 m |
|
Componente |
Modelo ATR144-ABC | Modelo ATR144-ABC-T |
|---|---|---|
|
Fuente de alimentación |
24-230 V CA/CC ±10% 50/60 Hz - aislamiento galvánico 2,5 kV |
|
|
Consumo de energía |
5 vatios/VA |
|
|
Display |
4 dígitos 9,6 mm (0,38"), 5 dígitos 7,1 mm (0,28"), señalización de 6 LED |
|
|
Entradas analógicas |
1 x Ris. 16 bits, programable para termopares K, S, R, J, T, E, N, B (compensación automática de la unión fría -25..85°C, Toll. @25°±0,2% FS ±1 dígito FS) |
|
|
Tiempo de muestreo |
Programable hasta 2,1 ms (frecuencia de hasta 470 Hz) |
|
|
Entradas digitales |
2 conectores PNP (1 si se usa con el sensor PT100) |
|
|
Salidas digitales |
1 relé de estado sólido (SSR) de 12 V CC - 25 mA máx. |
|
| Salidas auxiliares | 12 V CC - 30 mA máx. para la alimentación del sensor | |
| Salidas de Relé | 2 cargas resistivas de 5 A - 250 V CA | 1 carga resistiva de 5 A - 250 V CA |
| Comunicación en serie | / | RS485 (1200..115200 Baudios) con aislamiento galvánico |
| USB | 1x micro USB para programación a través de PC con MyPixsysLab | |
|
Función |
Rango / Descripción |
|---|---|
|
Algoritmos de control |
Encendido - Apagado con histéresis, P., PI, PID, PD proporcional al tiempo |
|
Sintonización |
Manual o automático |
|
Modo de alarma |
Absoluto/umbral, banda, desviación superior/inferior, alarmas con reinicio manual opcional y retardo de activación, alarma de rotura de bucle. |
|
PID dual |
Calefacción/refrigeración con doble PID |
| Arranque suave | Gradiente ascendente programable en grados/hora o porcentaje de salida fijo. |
|
Lógicas de apertura/cierre |
Válvulas motorizadas |
|
Configuración de parámetros de software |
Tarjeta de memoria, software MyPixsysLab, códigos EASY-UP - Programación mediante la aplicación (NFC) "MyPixsys" para dispositivos Android e iOS. |
|
Protección de datos |
Bloqueo de puntos de ajuste de comando/alarma: acceso a parámetros mediante contraseña. |
| protocolos de comunicación | Modbus RTU |
