• Modelo entrada Línea Azul / NFC/RFID • Alimentación fija 115..230V AC • Entrada universal: Sondas / mA / Voltios • Alimentación extendida: 24..230V AC/DC Aislada • Salidas integradas Digitales / Relés • Comunicación RS485 Modbus RTU

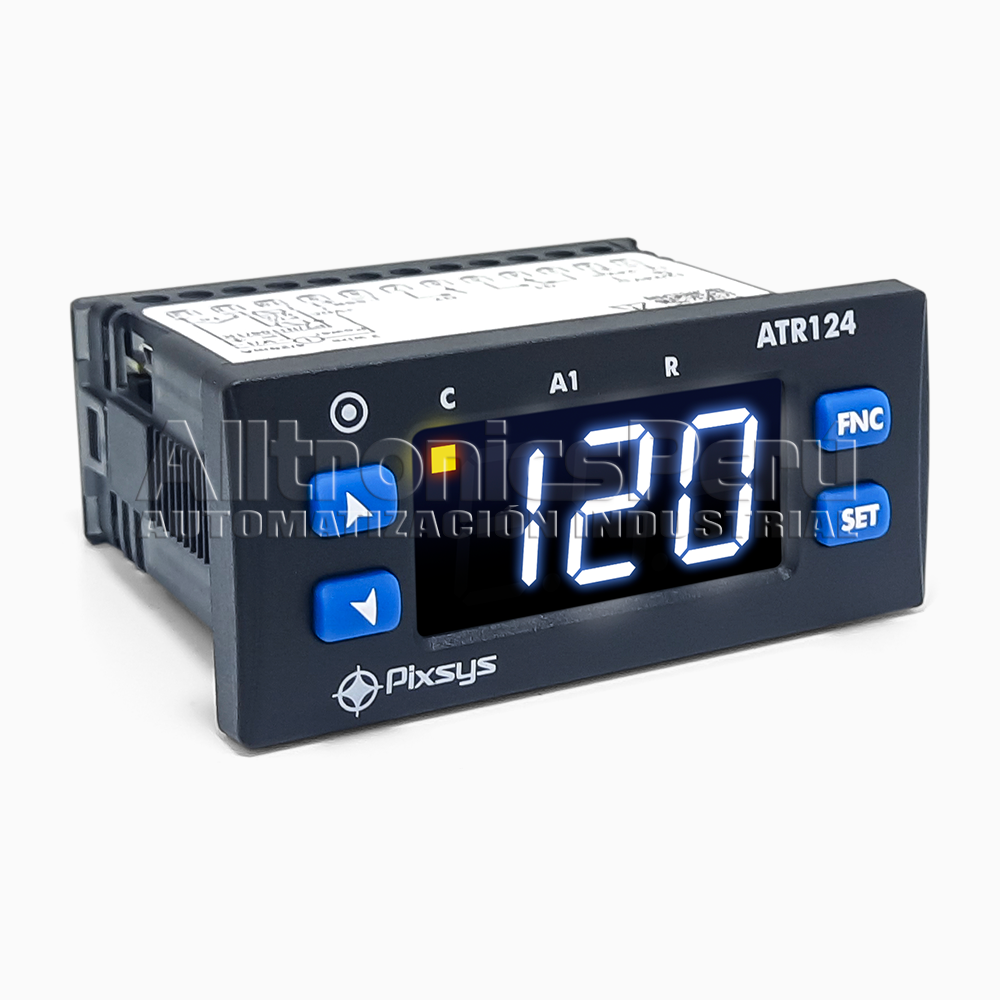

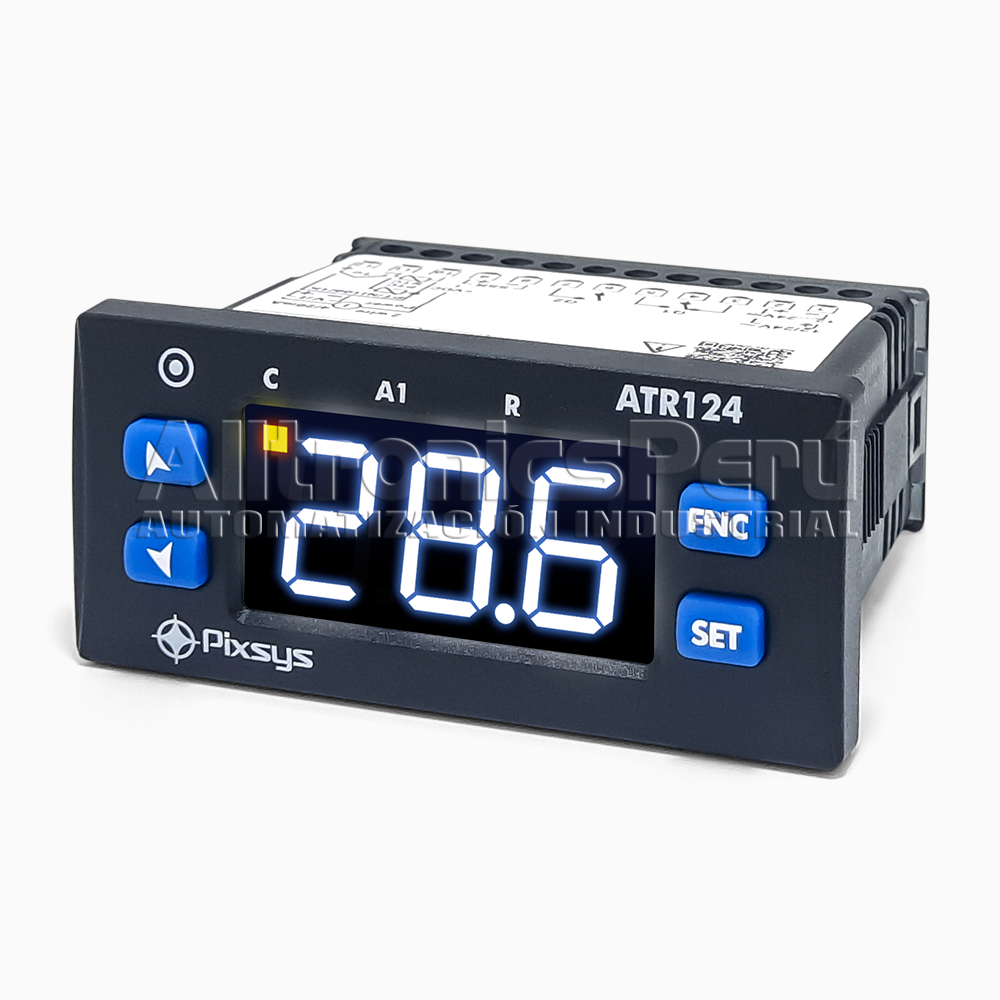

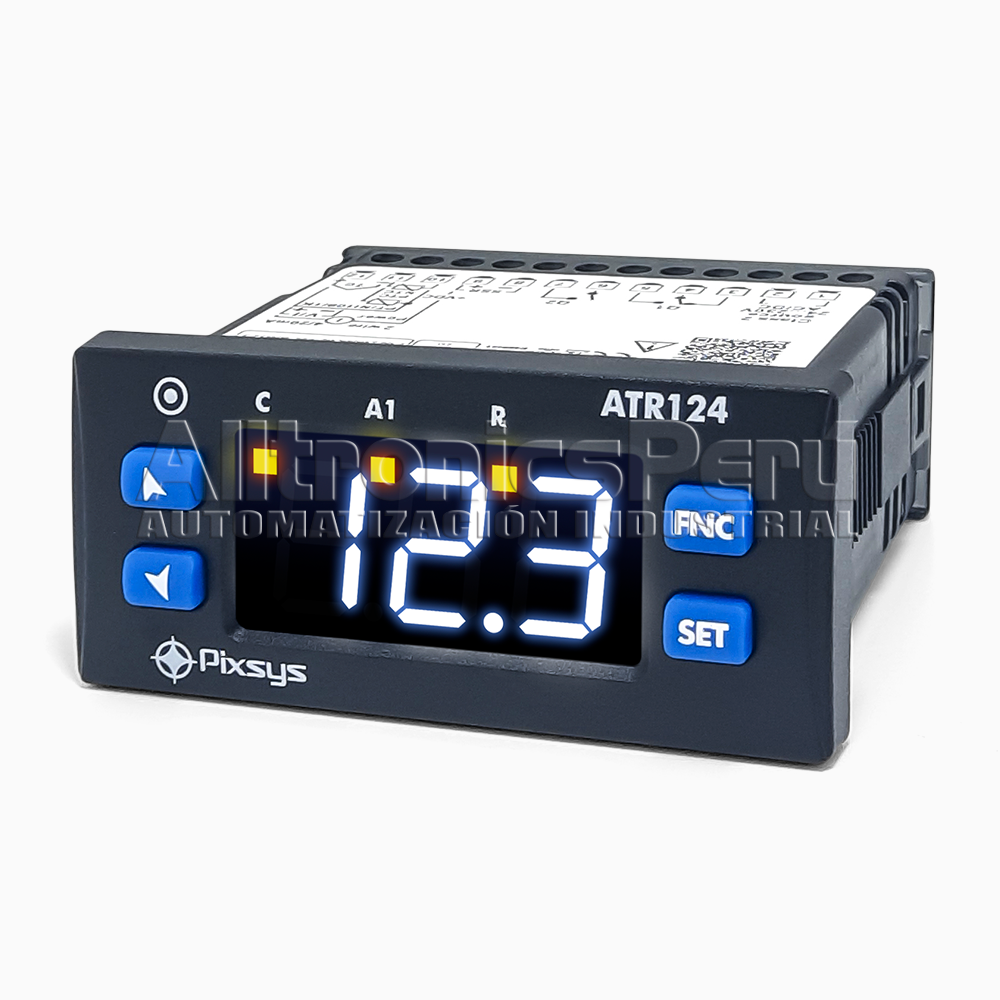

Este controlador PID avanzado de la serie Blue Line de Pixsys destaca por su versatilidad y precisión en la gestión de procesos industriales críticos. Gracias a su entrada universal configurable y su diseño compacto, permite un control eficiente de temperatura y señales analógicas en espacios reducidos. Además, su integración con tecnología NFC facilita una programación rápida y sin cables mediante dispositivos móviles, optimizando significativamente los tiempos de mantenimiento y puesta en marcha operativa.
• Programación inalámbrica mediante tecnología NFC integrada.
• Entrada universal para termopares y sensores.
• Algoritmos PID con sintonización automática avanzada.
• Pantalla doble de alta visibilidad técnica.
• Alimentación de rango extendido para flexibilidad.
• Formato compacto ideal para paneles pequeños.
|
Generalidades |
|
|---|---|
|
Dimensiones |
32 x 74 x 53 mm |
|
Material |
Caja: PC UL94V2 autoextinguible, panel frontal: PC UL94V2 |
|
Peso |
Aprox. 120 g |
|
Sellado |
Panel frontal: IP65, Caja + bloques de terminales: IP20 |
|
Cond. de funcionamiento |
Temperatura 0-45 °C, humedad 35-95 % HR. |
|
Componente |
Modelo ATR124-ABC | Modelo ATR124-AD |
|---|---|---|
|
Fuente de alimentación |
24...230 VCA/CC ±15% 50/60 Hz |
12-24 VCA/VCC ±10% 50/60 Hz |
|
Consumo de energía |
5 vatios/VA |
4,5 vatios/VA |
|
Display |
Pantalla de 3 dígitos de 0,56" blanca + LEDs de señalización |
|
|
Entradas analógicas |
1x 16 bits, programable para termopares K, J, S, R, T (compensación automática de la unión fría 0..50°C, precisión a 25°C ±0,2% FS o ±1 dígito), termorresistencia PT100, PT500, PT1000, Ni100, PTC1K, NTC10K (B 3435K), señales de proceso 0/4..20mA (40000 puntos), 0..10V (54000 puntos), 0..40mV, 0..60mV Potenciómetros FS 1...150Kohm (50000 puntos). |
|
|
Tiempo de muestreo |
Programable hasta 2,1 ms (frecuencia de hasta 470 Hz) |
|
|
Salidas digitales |
1 x 12 V, 25 mA. |
|
|
Salidas de relés |
2 x 5 A - 250 V CA |
|
|
Función |
Rango / Descripción |
|---|---|
|
Algoritmos de control |
Encendido/apagado con histéresis, P, PI, PID, PD proporcional al tiempo |
|
Sintonización |
Manual o automático |
|
Modo de alarma |
Absoluto/Umbral, Banda, Desviación alta/baja. Alarma con reinicio manual opcional. |
|
PID dual |
Calefacción/refrigeración con doble controlador PID |
|
Lógicas de apertura/cierre |
Control de válvulas motorizadas |
|
Configuración de parámetros de software |
Software MyPixsysLab, Aplicación MyPixsys |
|
Protección de datos |
Bloqueo de puntos de ajuste de comando/alarma: acceso a parámetros mediante contraseña. |
