Controladores de Temperatura
SERIE NT

Los controladores de temperatura no son ajenos a los avances de la tecnología y en el presente artículo presentaremos las novedades del nuevo NT Fotek.

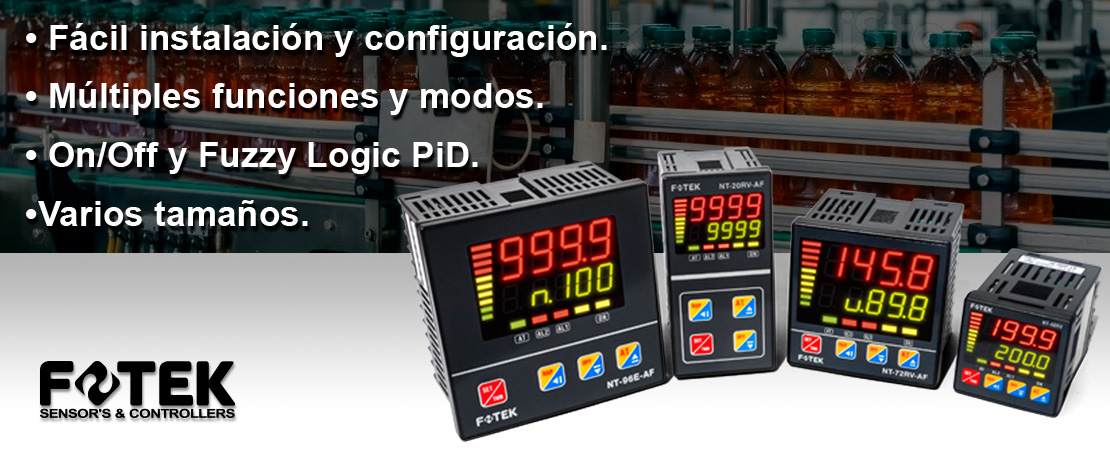

Carácteristicas del Nuevo NT

  • Tecnología FUZZY LOGIC-PID + ON/OFF asimétrico.
  • Memoria EEPROM de alto desempeño.
  • Alta velocidad de muestreo, 100 milisegundos.
  • Alto grado de precisión, 0.1% +- 1 Digito. a máxima escala.
  • Entrada universal T/C y RTD (mA / Vdc opcional).
  • Diseño exquisito (ultra compacto).
  • Indicación de salida en barra gráfica.
  • Ajuste manual de la potencia máxima de salida (Out).
  • Nueva función, ajuste mínimo de potencia de salida (Lot).
  • Función de ajuste de ganancia de salida (Gan).
  • Nueva función de indicación para entrada análoga (dSPL / dSPH).
  • Modo de Control Manual y Automático (Man).
  • Modo de control Calentamiento y Enfriamiento (H_C / Htr).
  • Ideales en máquinas envasadoras, para la detección de la taca (Halo verde) que determina el punto de sellado en envolturas hechas con laminado plástico o papel plastificado, etc.
  • Activación de Auto sintonía de acceso rápido via teclado (AT).
  • Teclado de doble función simultanea (Set, Tmr, Rap, Off, AT).
  • Amperímetro incorporado, Hasta 30 Amperios (Solo seriesCT).
  • 02 Salidas de control Relay o SSR simultanea (4 – 20mA opcional).
  • 01 Salida de control adicional (Opcional NT20,21 y 96).
  • 01 Alarma de resistencia abierta (modelos NT-CT).
  • Ajuste de valor de alarma de corriente en series CT (Hb).
  • Nueva función rango de amperímetro (CtL / Cth).
  • 02 Alarmas de 27 modos (modelos NT-RVL-AF).
  • 03 Niveles de seguridad (LCK).
  • Nueva función Timer Vs. Temperatura, ideal en hornos, estufas, etc.
  • Nueva función Rampa (rAP).
  • Soft Start (SV2 en modelos salida Lineal).
  • Función modo de display (Sdc).
  • Comunicación protocolos Modbus RTU / ASCII (opcional).

FOTEK CONTROLS y sus series de controladores NT cuentan con tecnología Fuzzy Logic, y novedosas funciones que le permiten lograr un control seguro y eficiente.

ALGUNAS FUNCIONES DE GRAN UTILIDAD:
El nuevo NTX –AF (Advanced Function), está provisto de funciones usadas en muchas aplicaciones industriales de forma que lo hacen el producto ideal, superando con ello a muchas alternativas en el mercado usadas en aplicaciones de mediana y baja complejidad.

ENTRE SUS CARACTERISTICAS DESTACAN:

MODO DE AJUSTE MANUAL (MAN): El modo de ajuste manual permite modular la salida análoga del 0 al 100% a libre disposición del usuario, ello es de gran utilidad en procesos en los que se desea tener control de la salida de forma manual en aplicaciones tales como válvulas proporcionales, lámparas infrarrojas, resistencias calefactoras, etc.



FUNCIÓN RAMPA (RAP): Permite al usuario tener control del tiempo de inyección de calor a través de la salida, con ello puede ajustar la gradiente de la rampa de ascenso expresado en ºC/min, siendo la base de tiempo el segundo (Seg.).
FUNCIÓN TEMPORIZACION DE CALENTAMIENTO Y ARRANQUE SUAVE (ALL): Esta función permite iniciar el proceso de calentamiento suave con una gradiente de expresada en °C/Min, en simultaneo a un periodo de tiempo preseleccionado por el usuario (Hr:MIn / Min:Seg), el cual, después de haber transcurrido dicho tiempo, desactivara la salida de control.

Este es un modo de operación ampliamente usado en sistemas de calentamiento en estufas de laboratorios, estufas de aceleración, esterilizadoras, incubadoras, etc.
FUNCIÓN CALENTAMIENTO CON TEMPORIZACION (TNR): Esta función permite iniciar el proceso de calentamiento en simultaneo a un periodo de tiempo preseleccionado por el usuario (Hr:Min / Min: Seg), el cual, después de haber transcurrido dicho tiempo, desactivara la salida de control.

Este es un modo de operación ampliamente usado en sistemas de cocción, cocina y/o panificación, sistema de estampado por transferencia de calor, estufas en laboratorios, esterilizadores, etc.
FUNCIÓN DE CALENTAMIENTO CON ARRANQUE SUAVE (SOF): Esta función permite el calentamiento en modo arranque suave estando previamente seleccionado el periodo de la rampa en la función (RAP) de forma que el proceso alcance el valor del punto de consiga (SV) dentro del tiempo establecido.

FUNCIÓN, MODO DE INICIO DE TIEMPO (TND): Esta función permite seleccionar el modo de activación del temporizador en las funciones (ALL y TNR), de manera que el temporizador se activara a partir del encendido del controlador o después de haber alcanzado el valor de consigna.

Esta función es muy ampliamente en procesos de tratamiento térmico, Autoclaves, Cámaras de fermentación, Hornos de Panificación, etc.

El tiempo de ejecución se iniciará a partir de alcanzada la temperatura deseada y luego de transcurrido el tiempo asignado por el usuario (Hr:Min / Min:Seg), la salida de control se desactivara.

FUNCIÓN SELECCIÓN DE TIPO DE SALIDA (CON): El nuevo NT versión 2016 dispone de la posibilidad de seleccionar la salida de control SSR o RELAY, con ello almacén ahorra espacio y puede usar un mismo control para activar contactores o relés de estado sólido; Solo será necesario que el usuario seleccione el tipo de salida y adicional a la salida de control dispondrá de 02 salidas relé de alarma de 27 modos de operación.

Estas y muchas más opciones están disponibles en el nuevo NTX-AF de Fotek.

FOTEK es una marca representada en el Perú por ALLTRONICS PERU SAC.
